Dans la fabrication aérospatiale, une tolérance de ±0,005 mm (0,0002 in) ou supérieure est une exigence standard. L'obtention de cette précision dépend d'un équipement 5-avancé, d'un outillage précis, de stratégies de FAO optimisées et d'un contrôle qualité rigoureux. Cet article explique les approches pratiques, inclut un cas réel et présente une stratégie concise de solution intermédiaire pour les pièces aérospatiales.
1. Pourquoi la tolérance de ±0,005 mm est importante
Les composants aérospatiaux sont très sensibles à la sécurité, à la fatigue et à l’assemblage :
Vol-pièces critiques: Plateformes de pales, surfaces de contact des vannes.
Structures à parois minces-: Moins de 1 mm d'épaisseur, sujet à la distorsion thermique.
Composants multi-fonctionnalités: Les boîtiers ou supports comportant des dizaines de caractéristiques nécessitent des références de référence cohérentes.
Les constructeurs OEM en Europe et aux États-Unis spécifient souvent des tolérances de ±0,005 mm pour les dimensions, les caractéristiques géométriques et la précision de positionnement.
2. Atteindre ±0,005 mm en production
2.1 5-Capacité CNC des axes
L'usinage aérospatial de haute-précision repose sur :
Répétabilité de l'axe linéaire Inférieure ou égale à ±0,001 mm
Précision de l'axe rotatif Inférieure ou égale à 3 arc-sec
Compensation thermique et structure rigide
Métrologie sur-machine (palpeurs Renishaw, mesure d'outils laser)
La répétabilité à long-terme est plus importante que la précision occasionnelle des échantillons.
2.2 Gestion des outils
Contrôle de la durée de vie des outils pour chaque pièce
Faux-rond de broche Inférieur ou égal à 2 µm
Porte-outils à dilatation thermique et interface HSK
2.3 Stratégie de FAO
L'usinage sur 5 axes à pince unique- réduit les erreurs de référence
La semi-finition garantit une marge de stock uniforme
Les pièces à paroi mince-utilisent un usinage segmenté et des trajectoires de coupe constantes.
3. Contrôle qualité pour la cohérence
3.1 Inspection de précision
MMT de qualité aérospatiale- (MPE inférieur ou égal à 1.7 + L/350 µm)
Documentation FAI/AS9102/PPAP
Traçabilité complète des matériaux, des outils et des processus
3.2 Contrôle environnemental
Température-pièce à température contrôlée 20 ± 0,5 degrés
Usinage et contrôle dans la même zone thermique
4. Avantages de l'usinage 5 axes pour les pièces aérospatiales
Réduit la dépendance aux appareils et la dérive des données
Améliore la précision de position et géométrique
Gère des composants complexes : pales, boîtiers, cavités, blocs de vannes
Efficacité accrue avec une production par lots cohérente

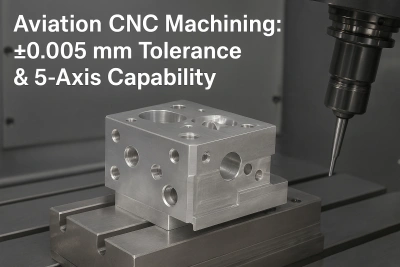

5. Étude de cas : Bloc de vannes pour l'aérospatiale atteignant ±0,005 mm
Exigences:
Matériau : acier inoxydable 17-4PH
Caractéristiques : trous transversaux, cavités internes, surfaces de contact
Tolérances : ±0,005 mm pour les positions des trous
Stratégie:
Usinage sur 5 axes à serrage unique pour toutes les fonctionnalités critiques
Faux-rond de l'outil Inférieur ou égal à 2 µm pour une finition de précision
Semi-finition segmentée-avec trajectoires de coupe constantes
Sur-palpage sur machine et compensation thermique
Résultat:
Précision de la position du trou ±0,003–0,004 mm
Lot de 100 pièces sans retouche
Fournisseur approuvé pour-la production aérospatiale à long terme
Cela démontre comment la planification systématique et la capacité 5 axes transforment les tolérances de ±0,005 mm en résultats de lots fiables.
6. Solution intermédiaire : stratégie aérospatiale pratique
Mid Solution propose des étapes concises et exploitables pour atteindre la précision aérospatiale :
Un-flux de référence sur 5 axes– Consolide les caractéristiques critiques dans un système de coordonnées unique, minimisant ainsi la dérive de position.
Semi-finition en stock uniforme-– Maintient une marge de stock constante pour les pièces à paroi mince-et à cavité profonde afin de réduire la déformation.
Modèles d'outils et de pièces– Des modèles prédéfinis pour la durée de vie de l'outil, les matériaux et la stratégie de fonctionnalités garantissent des résultats cohérents.
Sur-Boucle de métrologie machine– Le sondage en temps réel-avec compensation thermique réduit les variations de lots, en particulier pour les pièces en titane ou en Inconel.
Ces stratégies transforment la précision CNC de l'aérospatiale en passant d'une base basée sur l'expérience-à unesystématique et reproductible.
7. Conclusion
Atteindre une tolérance de ±0,005 mm dans l'usinage CNC pour l'aérospatiale nécessite un système complet :
Équipement 5 axes haut de gamme
Une gestion stricte des outils
Stratégie CAM optimisée
Assurance qualité et inspection complètes
Contrôle thermique stable
Ensemble, ces pratiques garantissent des composants aérospatiaux reproductibles et de haute-précision adaptés aux exigences des équipementiers européens et américains.
