Dans l'assemblage mécanique de précision, le sens d'installation des écrous ronds (norme GB/T812 sur les écrous ronds) est souvent un sujet de discussion. Ci-dessous, j'ai résumé les points clés pour votre référence.
1. Caractéristiques structurelles des écrous ronds

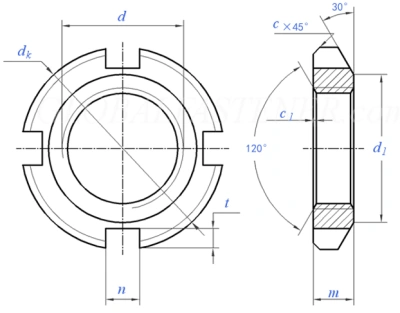

Un côté de l'écrou rond a un grand chanfrein à 30 degrés (écrou à chanfrein à 30 degrés), qui est principalement utilisé pour la fixation axiale de l'arbre.
2. Couplage avec des rondelles de blocage
En pratique, pour obtenir un anti-desserrage (méthode des écrous anti-desserrage), des écrous ronds sont généralement utilisés avec une rondelle frein (rondelle frein GB/T858) :

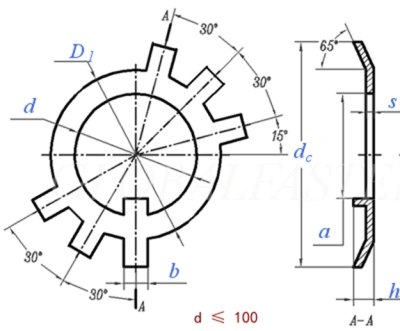

La rondelle a plusieurs languettes et un angle de 65 degrés ;
Selon les normes, la dimension D1 de la rondelle correspond à la dimension d1 de l'écrou rond ;
Par conséquent, le grand côté chanfreiné de l’écrou rond doit être associé à la rondelle frein.
👉 En d'autres termes, lorsqu'un écrou rond et une rondelle frein sont utilisés ensemble, le côté chanfreiné doit faire face au composant serré.
3. Lorsque les rondelles de blocage ne sont pas utilisées
Parfois, les rondelles de blocage ne sont pas appliquées. Par exemple:
En utilisantblocage à double écrou rondpour l'anti-desserrage ;
Aucune exigence anti-desserrage, il suffit de serrer un seul écrou rond.
Le sens de pose est-il toujours important dans de tels cas ? La réponse est : oui, il y a encore des considérations à prendre en compte.
4. Considérations supplémentaires concernant le sens d'installation

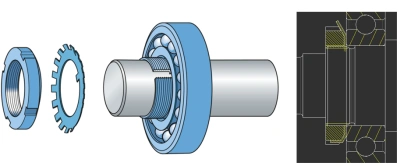

Tolérance de perpendiculaire des écrous:
La norme GB/T812 spécifie les exigences de circularité pour le côté chanfreiné, mais pas pour le côté opposé.
Installation du contre-écrou de roulement:
Dans les assemblages tels que les roulements, il est généralement souhaitable que le composant pressé contre le roulement ne dépasse pas le diamètre intérieur de la bague. Dans de tels cas, il est plus raisonnable de placer le côté chanfreiné vers le composant serré.
Si l’assemblage ne présente pas de telles limitations, le sens d’installation n’est pas strictement critique.(文章来源:iMechanics机械)
