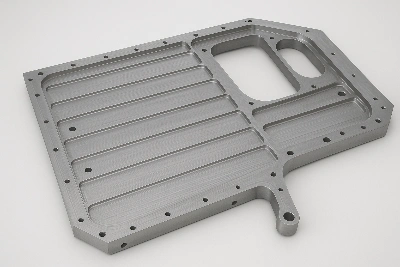

Lorsque vous fraisez un revêtement d'aile ou un cadre de fuselage à partir d'une plaque monolithique, la pièce semble rigide à l'écran mais se comporte comme un ressort sur la machine. Des heures de découpe, une chaleur inégale et une libération des contraintes peuvent déplacer les parois minces de quelques dixièmes de millimètre, suffisamment-pour faire échouer l'assemblage. La seule façon de conserver les spécifications est de planifier le mouvement et de compenser en temps réel.
Pourquoi c'est difficile
Grande surface balayée, parois fines :Des taux d'enlèvement de matière élevés créent des gradients de température ; les fines côtes réagissent rapidement à l'apport de chaleur.
Temps de cycle longs :L'outil, la broche et le montage dérivent à cause de la croissance thermique-même si la machine est "chaude".
Libération du stress résiduel :À mesure que les poches s'ouvrent, les panneaux « respirent », provoquant une-entrée/sortie de printemps-locale.
Modes de défaillance que nous voyons
Post-retour élastique coupéqui pousse l'épaisseur de la peau hors de tolérance.
Ondulation localesur les nervures/raidisseurs en raison de l'accumulation de chaleur.
Dérive de position trou/fentelorsque les éléments sont coupés avant que le stock environnant ne soit stabilisé.
Des contrôles de processus qui fonctionnent
Surveillance de la température en-temps réel :RTD collés sur le modèle thermique du luminaire + broche ; les alarmes déclenchent le remplacement de l'alimentation et les fenêtres de maintien/refroidissement-.
Rémunération des machines :Compensation dynamique de longueur/échelle d'outil liée à la cartographie thermique de la machine ; sondage en boucle fermée-pour remettre à-zéro les données critiques en milieu-cycle.
Stratégie de zonage :Divisez le panneau en zones thermiques. Zones opposées rugueuses en alternance (A↔C, B↔D) pour équilibrer la chaleur et la libération des contraintes.
Stratégie de coupe :Ébauche à haute-efficacité avec un léger engagement radial, une épaisseur de copeau constante et un abaissement contrôlé-pour éviter les points chauds.
Gestion du liquide de refroidissement et de l'air :Débit élevé + lames d'air dirigées pour évacuer les copeaux des poches profondes ; réduire la chaleur de redécoupage.
Passes de stabilisation :Semi-finissez à proximité du filet, autorisez une relaxation chronométrée, ré-sondez, puis terminez avec des passes légères et froides seulement après que les températures soient revenues à la ligne de base.
Fixation :Localisateurs à vide + broches-avec supports conformes sous baies fines ; couple-serrage limité pour éviter "l'impression" et la distorsion.
Étude de cas : Web d'aile monobloc-, 2,8 m × 1,1 m, plaque Al-Li
Un fournisseur européen de cellules exigeait une épaisseur de nervure±0,05mmet position vraie de l'emplacementInférieur ou égal à 0,08 mmaprès usinage complet. Les premiers essais ont montré0,18 mmretour élastique dans les baies les plus fines.
Ce qui a changé :
Ajout de quatre RTD de luminaire et d'un capteur thermique de broche ; créé une porte de température àΔT Inférieur ou égal à 2,5 degrésentre le luminaire et le stock avant de terminer.
Réorganisation des parcours d'outils dans un plan de zonage-de hachures croisées ; inséré12 minutespauses d'égalisation par quadrant.
Passage à des fraises à pas variable à 6-flûtes-pour la semi-finition et un engagement radial réduit à12–15%avec une alimentation plus élevée pour garder les copeaux fins et frais.
Sondage à mi--cycle de six données de contrôle ; appliqué+0.0006 échelleen X localement (compensation machine) pour la passe finale.
Résultat:L'écart maximal après-coupure est tombé à0,046 mmsur les côtes et0,06 mmsur la position de l'emplacement-vert sur tous les points d'inspection.
Liste de contrôle pratique (enregistrez ceci)
Placez des capteurs de température surfixation, bord de stock et colonne de machine.
Définirpoints de maintien thermiqueavant la finition critique.
Zones d'ébauche alternées ; ne videz jamais les baies adjacentes de manière séquentielle.
Forcer l’évacuation des copeaux ;re-couper les chips=chauffer.
Semi-finition → détente →re-sondez→ finir la lumière.
Enregistrerusure de l'outil par rapport à la température; Anticipez la finition avec de nouveaux outils.
Vérifiez CMM avecsur-le sondage de la machinedes cibles pour détecter la dérive tôt.
Subtil mais important
La compensation thermique n'est pas une fonctionnalité unique ; c'est une orchestration de détection, de séquençage et de finition lumineuse. Bien faits, les grands-panneaux aérospatiaux à parois minces se détachent de la machine conformément aux spécifications sans -retouches manuelles-et ils restent dans les tolérances après refroidissement-.
