Un trou central fileté, également connu sous le nom de "trou central de type C-" dans notre pays ou de "trou central de type D-" dans la norme DIN, est couramment observé dans de nombreuses structures et dessins mécaniques.
Le trou central fileté étend la fonctionnalité du trou central en ajoutant des filetages, lui permettant de servir à plus d'usages. Alors, quand faut-il choisir un trou central fileté ? Discutons-en brièvement et j'espère que cela vous sera utile.

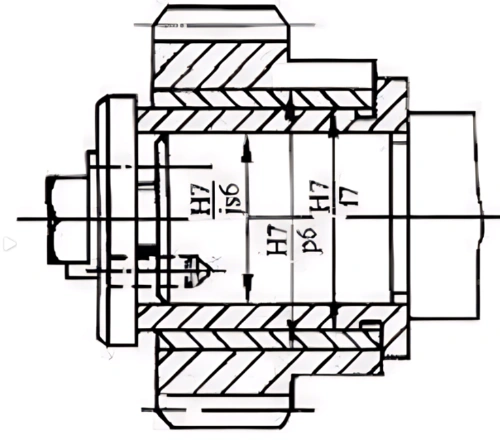

Composants de fixation en bout d'arbre
Avec un trou central fileté, il devient facile d'installer des composants tels que des plaques d'extrémité, des pignons, des poulies de distribution, des accouplements, des capteurs, etc., à l'extrémité de l'arbre.

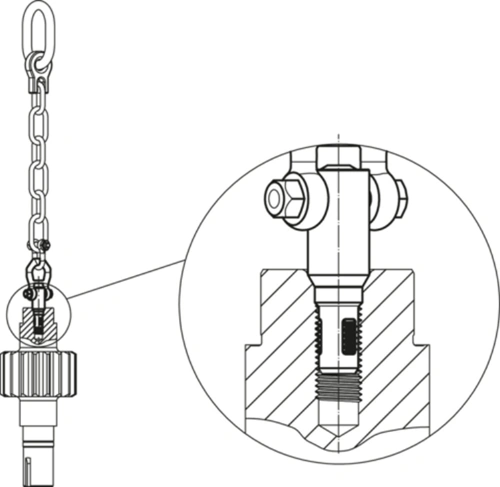

Trous de levage pour le levage
Lorsque la pièce pèse plus de 15 kg, elle n'est pas recommandée du point de vue ergonomique pour une manipulation manuelle. Dans de tels cas, s'il y a un trou fileté à l'extrémité de l'arbre, vous pouvez installer un anneau de levage ou un boulon de levage pour utiliser une grue pour le levage.
Aide au démontage et aux points de tension

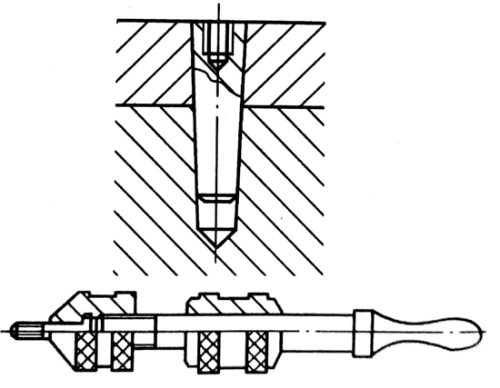

Pour certains ajustements par trous borgnes ou pièces à ajustement serré-sans espace d'application externe pour la force, le démontage peut être très difficile lorsqu'ils doivent être remplacés ultérieurement. Si un trou central doit être traité dessus, le trou central fileté peut être utilisé pour installer un boulon de processus. En appliquant une force uniforme (par exemple, avec un extracteur à marteau coulissant), les pièces à ajustement serré peuvent être retirées. Cela fonctionne de la même manière que l'utilisation d'un extracteur pour retirer une goupille cylindrique avec un filetage interne, comme indiqué dans le schéma.

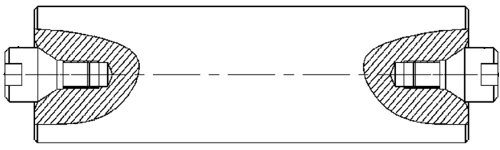

Scellement du trou central pour la protection
Lorsqu'il existe des exigences élevées en matière de précision répétée d'un trou central, ou lorsqu'un trou central précédemment retravaillé a besoin d'être protégé, un bouchon peut être vissé dans le trou central fileté. Cela protégera et scellera le trou central, empêchant les corps étrangers d'entrer ou les résidus de liquide de refroidissement de le contaminer, maintenant ainsi la précision du trou central pour le prochain processus ou cycle d'utilisation.(文章来源:iMechanics机械)
