Dans l'industrie aérospatiale, les alliages de titane sont largement utilisés en raison de leur rapport résistance-/-, de leur résistance à la corrosion et de leur résistance à la chaleur exceptionnels. Lorsqu'ils sont conçus dans des -structures à parois minces-telles que des boîtiers, des supports et des cadres-ces alliages présentent des défis importants en matière d'usinage. De mon point de vue en tant que machiniste de précision, le succès dépend non seulement de la machine, mais aussi du contrôle complet de la planification du processus, du montage et des stratégies de découpe.
Pourquoi les pièces-à parois fines en titane sont importantes ?
Chaque gramme compte dans les structures aéronautiques. En réduisant l'épaisseur des parois tout en conservant leur résistance, les pièces à paroi fine-en titane réduisent considérablement le poids sans sacrifier la sécurité. Dans le même temps, ces composants doivent répondre à des tolérances dimensionnelles et à des exigences strictes en matière de qualité de surface, car même des distorsions mineures peuvent compromettre l'assemblage et les performances.
Principaux défis liés à l'usinage-du titane à paroi mince
Faible conductivité thermique– La chaleur se concentre au bord de l’outil, accélérant l’usure et risquant de se déformer.
Résistance du matériau– Des forces de coupe élevées provoquent des vibrations et des déformations, en particulier sur les parois minces.
Distorsion pendant l'usinage– Un mauvais montage ou des parcours d'outils agressifs entraînent un retour élastique et des erreurs dimensionnelles une fois desserrés.

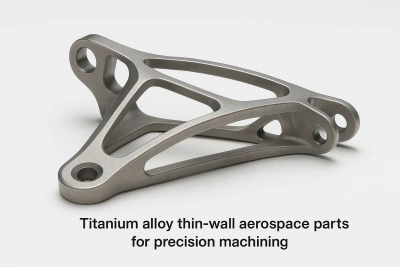

Étude de cas : support aérospatial en titane
Nous avons usiné une fois unSupport à paroi mince Ti-6Al-4Vpour un client de l'aérospatiale, mesurant 280 mm × 160 mm × 30 mm, avec une épaisseur de paroi minimale de seulement1,2 mm. L'exigence de tolérance était de ±0,02 mm, avec une finition de surface Ra1,6, et la pièce devait passer des tests de fatigue.
Défis rencontrés :
Ressort dimensionnel-après semi-finition, écart supérieur à 0,05 mm.
Usure rapide des outils, nécessitant un remplacement toutes les 2 à 3 pièces.
Nos solutions :
Stock laissé de 0,5 mm pendant l'ébauche et ajout de nervures de processus pour le support.
Application de fixations à mâchoires souples personnalisées-pour stabiliser les sections de murs-minces.
Fraisage adaptatif utilisé avec engagement radial réduit pour minimiser la chaleur.
Réalisation d'une inspection CMM intermédiaire après la semi-finition pour corriger les valeurs de compensation.
Résultats obtenus :
Le rendement du premier-passage a augmenté à95%.
Rugosité de surface améliorée àRa1.2.
Délai réduit de20%par rapport aux attentes du client.
BishenSolution
ÀBishen, nous avons développé une approche d'usinage pratique pour les pièces aérospatiales à parois minces en titane-. Cela comprend une combinaison équilibrée deconception de montages, stratégies de parcours d'outil et contrôle des contraintes. Plutôt qu'une recette standard, il s'agit d'un système flexible éprouvé dans plusieurs projets aérospatiaux pour améliorer à la foisstabilité et efficacité de livraison.
Nous ne révélerons pas tous les détails ici, mais si vous êtes confronté à des défis similaires, notre solution peut vous aider à atteindre la précision et la cohérence dont vous avez besoin.
