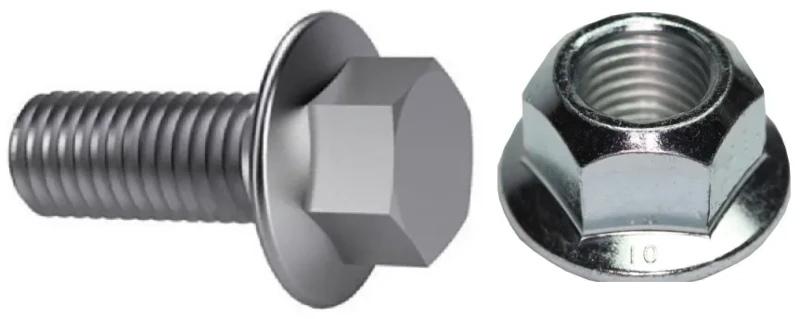

Le boulon / écrou de bride, comme indiqué sur la figure ci-dessous, remplace la forme du boulon / écrou + du joint et devient de plus en plus populaire.
Nous savons que dans le sens traditionnel, nous ajoutons un joint sous le boulon / écrou, et son objectif principal est de disperser la charge et d'éviter les dommages causés par une pression excessive sur la surface du joint. La plaque de bride ajoutée sous le boulon / écrou de bride a en fait le même but. Alors pourquoi cette conception est-elle un meilleur choix?
La méthode que nous connaissons et le plus souvent utilisée pour contrôler la tension des boulons est toujours la méthode de contrôle indirecte par le couple, mais nous savons également que cette méthode n'est pas particulièrement précise dans le contrôle de la tension axiale, car la plupart du couple est utilisé pour surmonter le frottement entre la surface de contact et le fil sous la tête de boulon pendant le resserrement, et seulement environ 15% est en fait utilisé pour générer une tension axiale.
Par rapport à la forme du joint Bolt +, les boulons de bride peuvent améliorer efficacement les variables dans le processus de serrage ci-dessus. Jetons un coup d'œil.

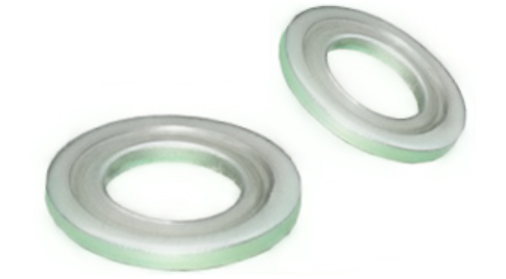

Les rondelles standard sont généralement plus douces que les écrous ou les boulons qu'ils correspondent, et subissent souvent une déformation plastique sous une contrainte de compression élevée, comme le montre la figure ci-dessous. Une fois déformé, la force de serrage sera considérablement réduite. Les écrous et les boulons sur la surface de la bride ne seront pas affectés par cela, car la surface de la rondelle et le boulon / écrou sont intégrés et ont la même résistance au matériau.
Certains étudiants peuvent dire, alors il est normal d'utiliser des joints durcis, non? Il y a un autre problème ici, c'est-à-dire que le joint est installé mal placé. L'ouverture au milieu du joint est généralement beaucoup plus grande que le diamètre du boulon, car il est nécessaire de s'assurer que le filet de transition sous la tête de boulon ne touche pas le joint. L'existence de cet grand écart entraînera l'excentrique du joint lors du resserrement, entraînant une concentration de contrainte locale, augmentant le risque d'indentation et de lésions de la surface articulaire, comme le montre la figure ci-dessous.
En plus des deux facteurs ci-dessus, des études ont montré que lors du resserrement des boulons ou des écrous, les joints tourneront également. Bien qu'il ne soit pas courant, il n'est pas facile de détecter quand il se produit. Une fois qu'il tourne, la relation entre le couple appliqué et la tension du boulon peut changer. Sous un couple de resserrement donné, la tension réelle du boulon générée n'atteint pas l'effet attendu.(来源 来源: imechanics 机械)
En résumé, les boulons / écrous ont des avantages évidents par rapport aux rondelles. Utilisez-vous toujours des rondelles?
