Défaillances de qualité d'usinage CNC 5 axes : guide de l'ingénieur QA sur les causes profondes, le tri des MMT et ce qu'il faut demander au fournisseur avant de déclencher une NCR

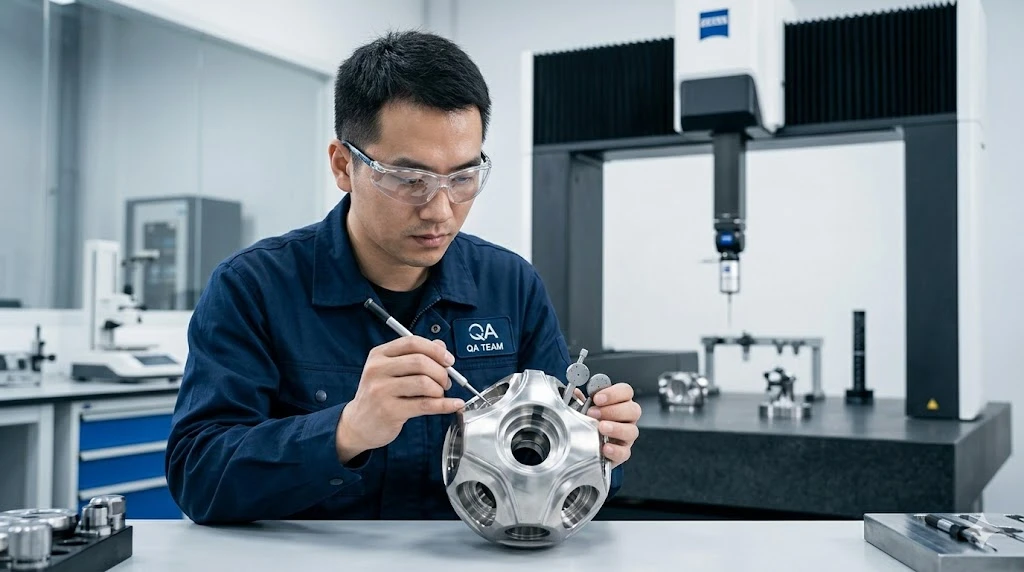

Vous venez de récupérer le rapport CMM sur un lot de boîtiers en titane de votreUsinage CNC 5 axesfournisseur. Trente pièces. Quatre d'entre eux montrent la position de l'alésage de l'angle composé - en dehors de la position réelle de 0,018 mm - la légende est TP ⌀0,012 mm chez MMC. Le rapport sortant du fournisseur montre les trente dans les spécifications.

Avant de rédiger le NCR, vous devez répondre à deux questions. Premièrement : la non--non-conformité est-elle réelle ou s'agit-il d'un désaccord de système de mesure entre votre MMT et la leur ? Deuxièmement : si c'est réel, s'agit-il d'un événement de dérive de processus sur une fonctionnalité spécifique, ou d'un problème systématique dans la façon dont le fournisseur indexe la pièce à inspecter ? Les deux scénarios comportent des voies d’action correctives différentes, et leur fusion produit une NCR qui génère de la paperasse sans corriger la cause première.

Ce guide utilise la logique de tri pour Usinage CNC 5 axesévénements de qualité -, de l'inspection entrante à la cause première en passant par la demande d'action corrective.

Pourquoi les pièces à 5 axes créent des défis d'inspection spécifiques

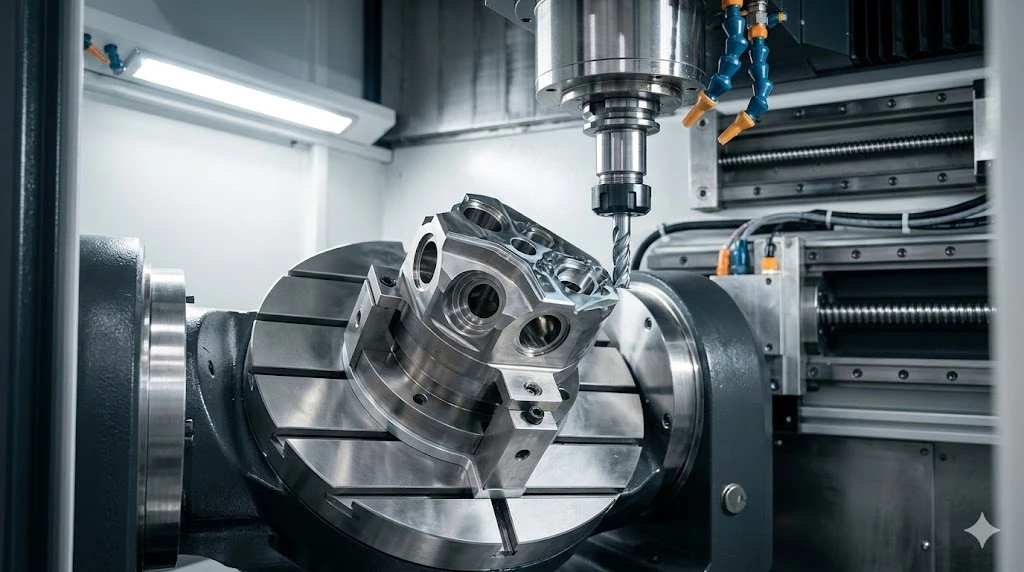

Une pièce usinée en une seule foisUsinage CNC 5 axesla configuration a sa structure de référence définie par la chaîne cinématique de la machine. Toutes les fonctionnalités sont positionnées les unes par rapport aux autres via la géométrie de l'axe rotatif de la machine - et non via un re-fixage séquentiel. C'est l'avantage de la fabrication.

Le défi de l'inspection est inverse : pour vérifier les relations dimensionnelles entre les éléments usinés à des angles composés, vous avez besoin d'une stratégie de mesure qui respecte le même référentiel de référence utilisé par la machine.

L'erreur d'inspection la plus courante surUsinage CNC 5 axes pièces à l'arrivée : mesure de caractéristiques individuelles par rapport à une référence établie par contact avec la surface, lorsque le DRF (Datum Reference Frame) du dessin appelle une priorité de référence différente. Un boîtier avec la référence A comme axe d'alésage, la référence B comme face perpendiculaire et la référence C comme fente ne peut pas être correctement inspecté en le reposant sur la plus grande face plate et en effectuant une mise à zéro à partir de là - même si la face plate ressemble à la référence A. Si la MMT sortante du fournisseur et votre MMT entrante ont utilisé des stratégies d'établissement de référence différentes, les résultats ne sont pas comparables et le désaccord du système de mesure est méthodologique et non une erreur d'instrument.

Avant d'élever une NCR sur une position composée-ou une tolérance angulaire, confirmez que la procédure d'établissement de référence correspond entre les deux rapports. Demandez au fournisseur la séquence de références du programme CMM. S'il ne correspond pas à la priorité DRF du dessin, le rapport du fournisseur mesure une chose différente de votre rapport, et la première action corrective est l'alignement sur la méthodologie de mesure - et non un changement de processus.

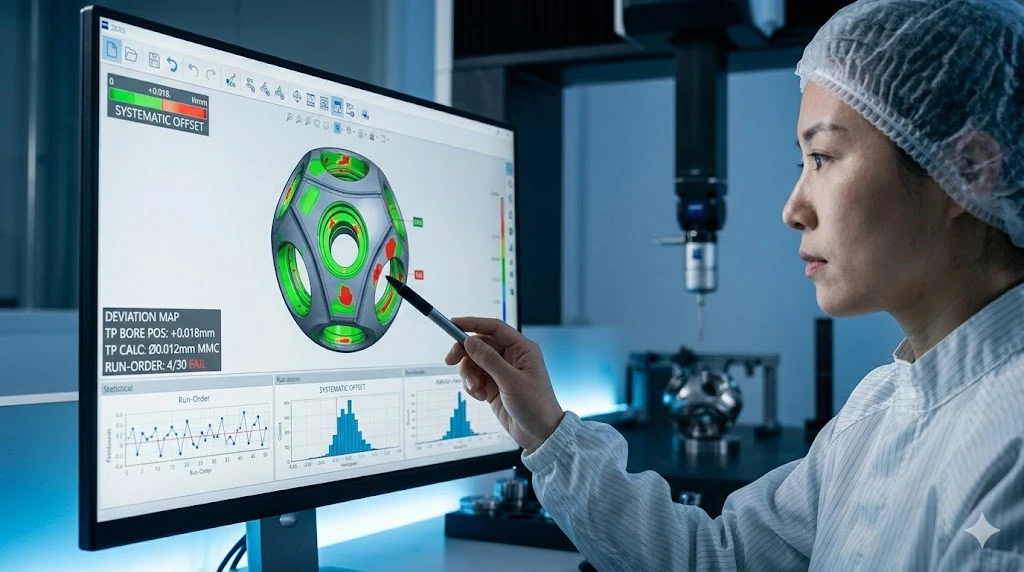

Lecture du rapport du CMM : ce que signifient réellement les chiffres

Inspection des tolérances d'usinage CNC 5 axesles rapports d'un fournisseur qualifié doivent contenir des valeurs mesurées et non des mentions de réussite/d'échec. Si vous recevez un rapport avec des coches et aucune donnée de mesure, vous n'avez aucune base d'analyse statistique et aucune capacité à détecter la dérive entre les lots. Exiger des valeurs réelles sur toutes les dimensions critiques.

Lorsque vous disposez des données, la première question est de savoir si les résultats-hors tolérance-forment un modèle ou semblent aléatoires. La reconnaissance de formes est le chemin le plus rapide vers la cause profonde :

Un changement de direction - toutes les non-conformités du même côté du - nominal n'est presque jamais un événement de processus aléatoire. Il indique un décalage systématique : la référence de l'axe rotatif de la machine, le point zéro-du programme MMT ou une surface de référence qui a été usinée hors de sa position et a propagé l'erreur à toutes les caractéristiques en aval. Il s'agit du scénario dans lequel le rapport sortant du fournisseur et votre rapport entrant peuvent tous deux être « corrects » tout en affichant des nombres différents - si l'un d'eux mesure à partir d'une donnée qui s'écarte de l'intention du dessin.

Séquençage FAI pour les pièces à 5 axes : quand mesurer et pourquoi le timing est important

Inspection du premier article d'usinage CNC 5 axesa une dépendance au séquençage qui produit plus de mauvaises données que presque tout autre facteur : mesurer trop tôt après l'usinage.

Les pièces en aluminium usinées à partir de matériaux 7075-T651 ou 6061-T6 subissent des contraintes résiduelles provenant des opérations d'usinage. Lorsque vous retirez de la matière, vous relâchez la contrainte et la pièce bouge - non pas de manière visible, mais de manière mesurable. Un boîtier en aluminium fraîchement usiné qui indique une perte de planéité de 0,008 mm 30 minutes après l'usinage indiquera souvent 0,003 mm à 4 heures et 0,001 mm à 24 heures, à mesure que le gradient de contrainte s'équilibre. La température de référence ISO 1 pour la mesure dimensionnelle est de 20 degrés. Une pièce en aluminium à 23 degrés indique environ 7 µm de plus par 100 mm de longueur que la même pièce à 20 degrés - pertinent si votre bande de tolérance est de ± 0,005 mm sur un élément de 100 mm.

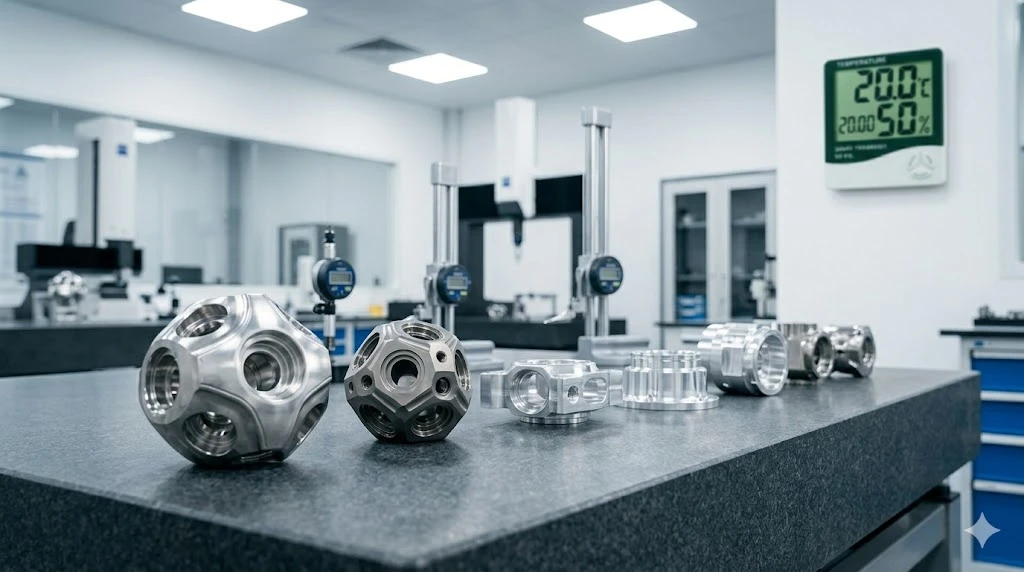

PourInspection du premier article d'usinage CNC 5 axessur les pièces en aluminium avec des tolérances inférieures à ± 0,01 mm, le protocole d'inspection doit spécifier un temps de stabilisation minimum de 4 heures à la température de l'environnement de mesure, 24 heures étant préférables pour les pièces présentant une géométrie de poche complexe ou une épaisseur de paroi inférieure à 2 mm. Si le FAI du fournisseur a été pris 45 minutes après l'usinage-dans un environnement d'atelier à 24 degrés et que votre inspection à la réception est à 20 degrés après un cycle d'expédition de 48 heures, les états de stabilisation thermique et de contrainte sont différents. Le désaccord de mesure peut être entièrement réel et les deux ensembles de nombres peuvent être des représentations précises de la pièce au moment où ils ont été pris.

Documentez le temps de stabilisation et la température de mesure sur vos enregistrements CMM entrants. Si un litige avec un fournisseur survient, ces champs déterminent si le désaccord peut être résolu au niveau de la mesure ou nécessite une enquête sur le processus.

Cpk inférieur à 1.33 : triage avant de demander une action corrective

QuandCapacité de processus cpk d'usinage CNC à 5 axesles données sont inférieures à 1,33 sur une dimension critique, la réponse standard est de formuler une demande d'action corrective. La réponse la plus rapide consiste à déterminer si la défaillance du Cpk est un problème de processus ou un problème de système de mesure -, car l'action corrective est complètement différente.

Une étude R&R de Gauge sur le système de mesure utilisé pour la dimension critique est la première étape, pas la dernière. Si le %GRR du système de mesure dépasse 30 % de la bande de tolérance, le calcul Cpk est contaminé par la variation de mesure et ne représente pas avec précision le processus. Un %GRR de 30 % sur une tolérance de ±0,010 mm signifie que jusqu'à ±0,003 mm de la variation signalée peut être du bruit de mesure. Dans ce scénario, le renforcement du processus peut ne pas améliorer le Cpk -, il peut simplement exposer davantage de bruit de mesure.

La séquence pratique de triage :

Si le triage confirme un véritable problème de capacité du processus, la demande d'action corrective adressée au fournisseur doit préciser quelle étape de la séquence ci-dessus vous avez effectuée et ce que les données ont montré. "Cpk=1.08 sur le diamètre d'alésage, %GRR=12%, le tracé de l'ordre d'exécution- montre une tendance à la hausse à partir de la pièce 18" donne à l'ingénieur de processus du fournisseur un point de départ exploitable. "Cpk est hors spécifications, veuillez enquêter" génère une boucle administrative.

Un détail spécifique au CMM-spécifique àUsinage CNC 5 axesalésages : lors de la mesure de la cylindricité ou de la rondeur sur un alésage de petit-diamètre (inférieur à 15 mm), le nombre de points de numérisation et la stratégie de numérisation affectent le résultat. Une mesure en 4-points d'un alésage indique la taille d'un cercle inscrit passant par quatre points -, elle ne détectera pas une condition de lobage avec un nombre de lobes impair (profils à 3-lobes ou à 5 lobes de certaines géométries d'outils). Une stratégie d'analyse continue avec au moins 36 points par coupe transversale le permettra. Si vos spécifications d'alésage comportent une légende de cylindricité ou de rondeur plutôt qu'une simple tolérance de diamètre, confirmez que le programme MMT utilise une stratégie de numérisation appropriée au contrôle géométrique.

Protocole d'inspection de MID et ce que nous proposons dans le premier article

NotreUsinage CNC 5 axesLe flux d'inspection commence par le programme de pièce, et non par la pièce finie. Avant que la première pièce ne soit coupée, le plan d'inspection est rédigé : quelles caractéristiques sont critiques, quelle méthode de mesure s'applique à chacune, quel est le plan d'échantillonnage pour la production et quels sont les critères de disposition pour les résultats marginaux.

PourPièces usinées CNC 5 axessur les nouveaux programmes, notre premier ensemble d'articles comprend un dessin de ballon avec chaque dimension numérotée, un rapport CMM avec des valeurs mesurées par rapport à toutes les dimensions de ballon, un certificat de matériau traçable à la chaleur et au numéro de lot, et un enregistrement d'inspection en cours de processus montrant quelles opérations ont été vérifiées pendant la production. Pour les programmes avec des exigences PPAP, nous construisons la soumission au niveau spécifié dans votre bon de commande - Niveau 2 à Niveau 5 - et incluons les données de capacité de processus sur les dimensions critiques où le volume d'exécution le prend en charge.

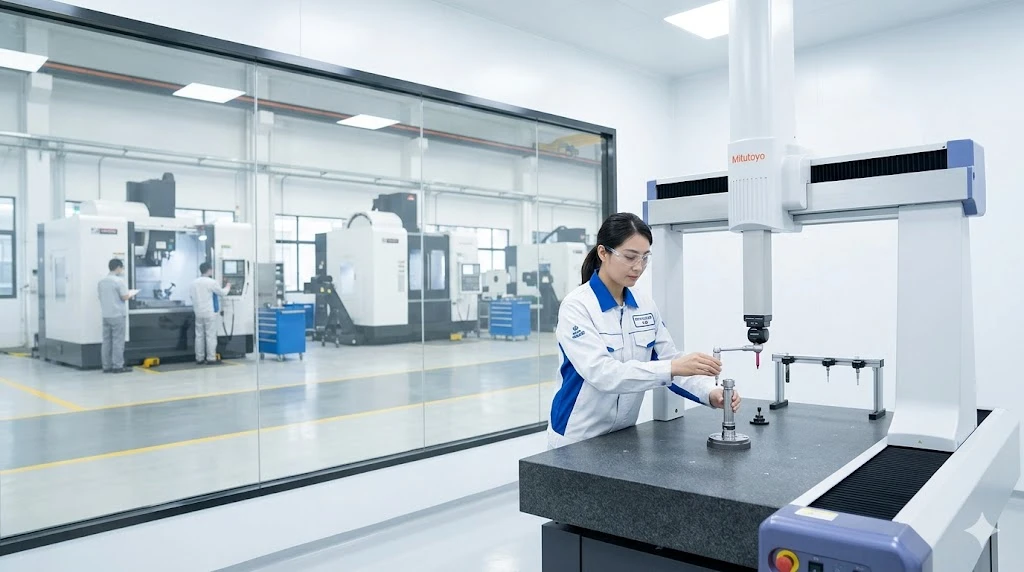

Notre équipement CMM est calibré selon un calendrier documenté traçable aux normes nationales. La température de mesure est enregistrée par session. Pourusinage de précision 5 axesprogrammes où l'accord du système de mesure entre notre inspection sortante et votre inspection entrante constitue un risque connu, nous documentons la séquence d'établissement des données dans le package FAI afin que votre programme entrant puisse être validé par rapport à la même stratégie de référence.

Si vous souhaitez évaluer notre documentation avant de passer une première commande, nous fournissons sur demande un exemple de package FAI à partir d'une pièce comparable - rédigé pour la confidentialité du client, mais dont la structure est complète. Demandez-le sur bishenprecision.com ou demandez-nous d'inclure le plan d'inspection avec leDevis usinage CNCafin que vous puissiez le consulter avant le coup d'envoi.

FAQ

Ma MMT signale un biais de +0.003 mm par rapport au rapport du fournisseur sur le même alésage - qui a raison ?

Peut-être les deux, en fonction de l'établissement des données et des conditions de mesure. La première étape consiste à confirmer que les deux programmes de MMT établissent le référentiel de référence dans la même séquence et en utilisant les mêmes points de contact ou surfaces. Une position d'alésage mesurée à partir de la référence A (axe d'alésage) → B (face) → C (fente) donnera un résultat différent du même alésage mesuré à partir de la référence A (grande face plate) → B (alésage) → C (bord) - même sur la même pièce physique. Deuxièmement, confirmez la température de mesure et le temps de stabilisation de la pièce. Une différence de 3 degrés entre les environnements de mesure produit environ 2 µm de dilatation thermique par 100 mm sur l'aluminium -, ce qui représente votre biais de 0,003 mm sur une pièce de 150 mm. Si la stratégie de référence et la température sont alignées et que le biais persiste, demandez le certificat d'étalonnage de la MMT et le dossier de qualification de la sonde du fournisseur. Un biais systématique de cette ampleur sur un instrument calibré est inhabituel et justifie une vérification croisée du système de mesure-avec un artefact de référence.

Quelle taille d'échantillon dois-je exiger pour une soumission PPAP de niveau 3 sur une pièce CNC 5 axes à faible volume ?

La 4e édition de l'AIAG PPAP spécifie un minimum de 30 pièces consécutives pour une soumission complète d'un cycle de production avec des données sur la capacité du processus. Pour les programmes à faible volume-où 30 pièces représentent plusieurs mois de production, la norme autorise une approche progressive : soumettre avec la quantité disponible (minimum 5 pièces pour le rapport dimensionnel et la documentation matérielle), avec un engagement à fournir des données de capacité lorsque la production cumulée atteint 30 pièces. Documentez l'approche progressive dans la soumission et confirmez-la auprès du SQE de votre client avant la soumission - certains clients ont besoin de l'exécution de 30 -pièces quel que soit le volume du programme, et découvrir cela après avoir soumis un package de 10 pièces crée un cycle de nouvelle soumission. PourInspection du premier article d'usinage CNC 5 axesEn particulier pour les soumissions, le rapport dimensionnel sur toutes les dimensions gonflées est requis à tout niveau de soumission ; ce sont les données sur la capacité du processus qui évoluent en fonction de la taille de l'échantillon.

Quand dois-je demander une étude R&R de jauge à un fournisseur de CNC plutôt que d'accepter simplement ses rapports CMM ?

Lorsque la tolérance des dimensions critiques est inférieure à ±0,010 mm, ou lorsque vous avez rencontré au moins deux désaccords de mesure sur la même caractéristique dans différents lots. Avec des tolérances serrées, la contribution du système de mesure à la variation signalée devient significative par rapport à la bande de tolérance. Un fournisseur qui ne peut pas fournir de données % GRR pour son système de mesure sur une légende de ± 0,005 mm n'exécute pas d'analyse de capacité de processus ou ne dispose pas des données - qui méritent d'être comprises avant de vous fier à son inspection sortante comme porte d'acceptation. Demandez l’étude R&R de la jauge dans le cadre du package PPAP pour toute dimension critique inférieure à ±0,008 mm. Si le fournisseur refuse, il s'agit d'informations sur la maturité de son système de mesure.

Comment faire la distinction entre un problème de répétabilité des fixations et une véritable dérive du processus sur les pièces 5 axes entrantes ?

Exécutez-une analyse des commandes sur les données de mesure. Tracez chaque valeur mesurée dans la séquence dans laquelle elle a été produite - pièce 1 à pièce 30 dans l'ordre de production. Un problème de répétabilité du montage produit une dispersion autour d'une moyenne stable : les valeurs sautent de haut en bas sans tendance directionnelle car chaque pièce a été fixée indépendamment. Une dérive de processus produit une tendance directionnelle : des valeurs qui commencent près de la valeur nominale et se déplacent progressivement vers la limite de tolérance à mesure que le lot progresse. Les problèmes de fixation ont tendance à produire une variation élevée d'une pièce à l'autre avec une moyenne raisonnable ; les événements de dérive ont tendance à produire une variation de pièce à pièce inférieure-à-mais une moyenne changeante. Les actions correctives sont différentes : les problèmes de montage nécessitent des modifications de conception ou de procédure ; les événements de dérive nécessitent une surveillance du processus - un suivi de l'usure des outils, une compensation thermique ou-un jaugeage en cours de processus à intervalles réguliers. Si vos données entrantes ne sont pas accompagnées de numéros de série de pièces dans l'ordre de production, demandez-les - sans traçabilité de l'ordre d'exécution-, l'analyse de la dérive n'est pas possible.
