Usinage CNC du laiton : pourquoi « facile à usiner » ne signifie pas facile à obtenir correctement

Nous avons déjà vu cela franchir notre porte. L'impression indique laiton C360, tolérance ±0,02 mm sur un alésage fileté M6. Le fournisseur précédent a livré un lot complet de - filetages calibrés hors spécifications, finition de surface strié, et la moitié des pièces présentaient un léger décalage dimensionnel entre la première et la dernière pièce du tirage. Le client pensait que le laiton serait simple. Et en théorie, c’est le cas. En pratique, les modes de défaillance sont spécifiques, reproductibles et presque toujours attribuables aux décisions prises avant que la première puce ne touche le sol.

Usinage CNC du laitona la réputation d’être indulgent. Cette réputation se mérite en grande partie - Le C360 est la référence d'usinabilité par rapport à laquelle tous les autres métaux sont mesurés. Mais « facile à usiner » est interprété à tort comme « ne nécessite pas de discipline de processus », et c'est là que les problèmes commencent. Dérive dimensionnelle sur de longues séries, filetages déchirés sur des alésages à pas fin-, délaminage lors du nickelage, copeaux de ruban s'enroulant autour de l'outillage sur les travaux C260 - aucun de ces modes de défaillance n'est exotique. Ils sont tous prévisibles. Et ils sont tous évitables si vous savez où chercher.

La véritable cause de la dérive dimensionnelle sur les pièces en laiton

Neuf fois sur dix, une dérive dimensionnelle sur unUsinage CNC en laitonl'exécution - où les pièces en position 1 et en position 200 mesurent différemment - se résume à l'une des deux choses suivantes : la dilatation thermique pendant l'exécution ou la contrainte résiduelle dans la barre se libérant progressivement à mesure que la matière est retirée.

Le laiton peut modifier légèrement ses dimensions sous l'effet de la chaleur, et l'ingénieur doit planifier et exécuter soigneusement le montage et la trajectoire de l'outil pour maintenir les tolérances dans des limites acceptables - tenant compte de la dilatation thermique et du retour élastique sur les surfaces complexes et dans les-assemblages bien ajustés. Sur un tour suisse exécutant le C360 à des vitesses de broche élevées sans liquide de refroidissement adéquat, la température de la pièce augmente progressivement au cours d'un cycle de production. La dilatation thermique du laiton est d'environ 19 à 20 µm/m· degré. Sur une pièce de 50 mm de diamètre, une augmentation de température de 10 degrés se traduit par une croissance d'environ 10 µm -, suffisante pour dépasser une tolérance de ± 0,02 mm sur un alésage critique.

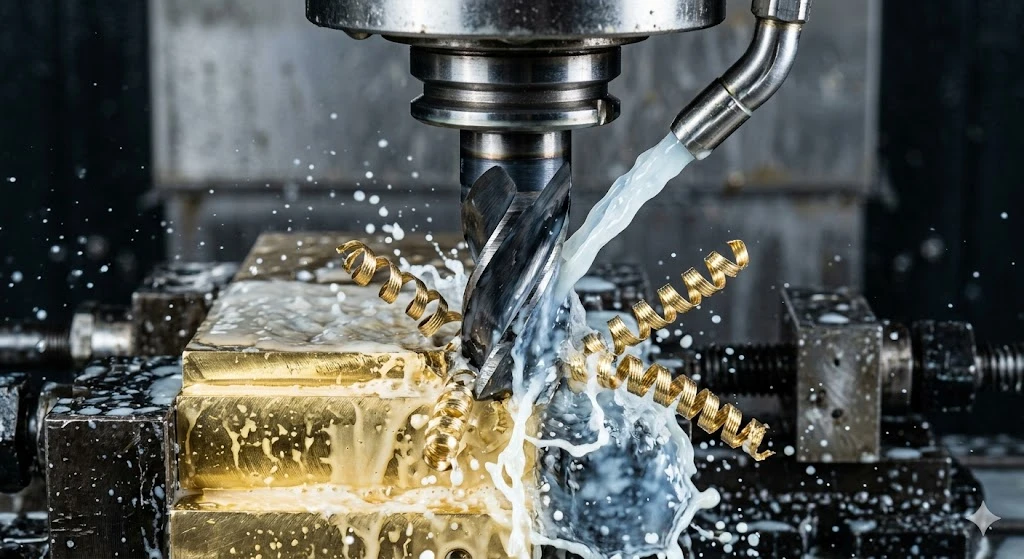

La solution à la dérive thermique est simple : inonder régulièrement le liquide de refroidissement, permettre à la machine d'atteindre l'équilibre thermique avant de commencer à couper les caractéristiques critiques de tolérance-, et si le cycle est long, mesurer à des intervalles définis plutôt que simplement le premier-article et l'inspection finale.

La libération du stress résiduel est plus délicate et moins bien comprise. Les-barres en laiton étirées à froid ont bloqué-les contraintes dues au processus d'étirage. Lorsque vous retirez des quantités importantes de matière - poches profondes, profils excentriques, grandes coupes frontales - la pièce peut légèrement rebondir à mesure que la contrainte se redistribue. Lors des opérations d'ébauche, cela est rarement important. Lors des passes de finition à une tolérance stricte, c'est le cas. La bonne solution consiste à ébaucher de manière agressive, à laisser 0,1 à 0,15 mm sur les éléments de finition, à laisser la pièce sans serrage pendant quelques minutes si le travail le permet, puis à effectuer la passe de finition. Cela ajoute peut-être cinq minutes par pièce sur des géométries complexes. Il élimine entièrement une classe de défaillances dimensionnelles.

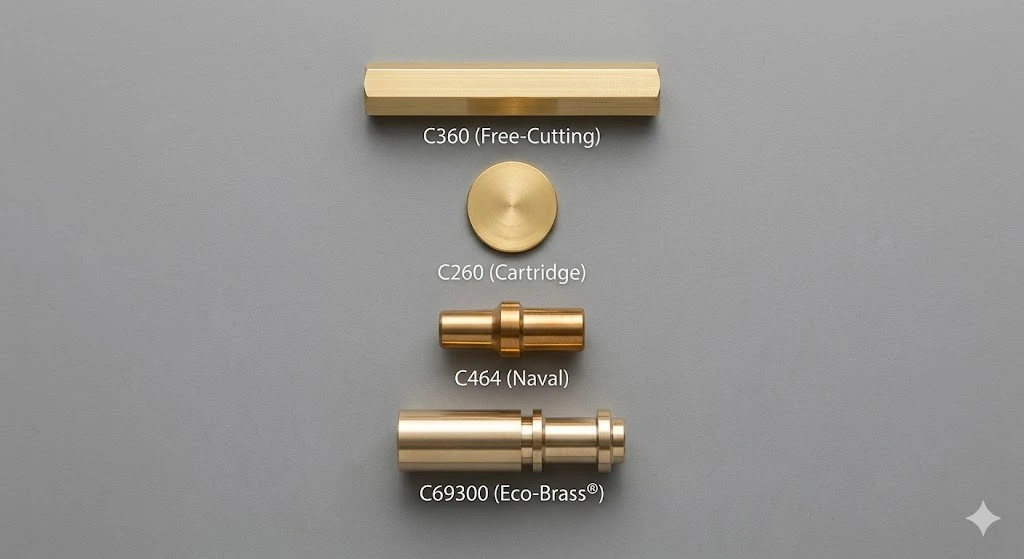

Sélection de la qualité d'usinage CNC du laiton : ce que contrôle réellement votre choix d'alliage

La plupart des imprimés disent simplement « laiton ». C'est bien pour les pièces simples, mais pour tout ce qui présente des tolérances serrées, des exigences de placage ou des contraintes réglementaires, la sélection de l'alliage de laiton a un impact direct sur les performances d'usinage et les caractéristiques finales de la pièce d'une manière qui compte bien avant que la pièce ne soit inspectée.

Voici comment se situent les principales notesSélection de qualité d'usinage CNC en laiton:

L’écart entre le C360 et le C260 est plus grand que ce à quoi s’attendent la plupart des ingénieurs. Le C360 est 25 à 40 % plus rapide que le C260 en termes d'usinage, et cette différence se traduit directement en temps de cycle et en coût unitaire sur tout volume supérieur au prototype. Si votre pièce ne nécessite pas de formage à froid ou la résistance à la corrosion spécifique du C260, le choix par défaut du C360 pour un composant usiné est la bonne solution -, sauf si votre application se heurte à des restrictions de plomb.

-Usinage du laiton sans plomb et RoHS : là où les ingénieurs se font prendre

C’est là que nous voyons les surprises les plus évitables. Un client spécifie C360 sur un composant qui se retrouve dans un assemblage d'électronique grand public vendu dans l'UE. La pièce passe toutes les inspections dimensionnelles. Ensuite, l'équipe de conformité le signale à la dernière étape - et l'ensemble de la commande doit être réexécuté dans un-usinage du laiton sans plomb RoHS-qualité conforme.

La norme C360 ne répond pas aux normes RoHS strictes ni aux normes modernes en matière d'eau potable telles que NSF/ANSI 61. Pour ces applications, des alternatives sans plomb-comme Eco-Brass C69300, qui utilise du silicium et du phosphore au lieu du plomb pour faciliter la rupture des copeaux, constituent la substitution appropriée.

Le compromis pratique est réel : l'usinage du laiton sans plomb-est légèrement plus lent et use les outils en carbure plus rapidement que le C360, ce qui augmentera légèrement le coût unitaire. Sur nos lignes de tournage suisses, nous constatons généralement une augmentation du temps de cycle de 15 à 25 % sur les pièces équivalentes au C69300 par rapport au C360. Il s'agit d'un delta de coût qu'il vaut la peine de connaître avant de définir le budget de votre projet.

Une chose qui surprend les ingénieurs concernant le laiton au plomb destiné au placage : le C360 nécessite un prétraitement du plomb-avant le placage - généralement une immersion brillante plus une frappe du cuivre - augmentant le coût par pièce, tandis que le C260 va directement au réservoir de placage sans pré-traitement. Si votre pièce a des spécifications de finition en nickel autocatalytique et que vous comparez les devis des fournisseurs, assurez-vous de comparer des pommes avec des pommes lors du traitement après-usinage.

Erreurs courantes et pratiques correctes : une référence sur le terrain

Le problème du fil mérite une note spécifique. Sur les tarauds à trous borgnes M4 et plus petits-en C360, nous exécutons un cycle de débourrage même si le laiton ne l'exige pas strictement - non pas pour l'évacuation des copeaux, mais pour empêcher le taraud de se charger et de micro-gripper la forme du filetage au fond du trou. Il s'agit d'un ajout de deux-secondes au temps de cycle qui élimine un mode de rejet cohérent sur les connecteurs-à pas fin et les boîtiers de capteurs.

Paramètres de coupe qui fonctionnent réellement

Pour les ingénieurs qui ont besoin d'une référence de départ pourpièces usinées CNC en laitonconfiguration de production :

Un point de départ prudent pour le C360 sur un tour est de 300 SFM avec une avance de 0,005 pouces par tour ; à partir de là, la plupart des ateliers poussent la vitesse de surface à 600 SFM ou plus et ajustent l'alimentation en fonction des exigences de finition. Nous nous rapprochons de l'extrémité supérieure de nos centres de tournage suisses pour les travaux de production C360 - le matériau le tolère et la différence de temps de cycle en volume est significative.

Un paramètre que la plupart des guides ne mentionnent pas : lors des passes de finition pourUsinage CNC en laitonLorsqu'une rugosité de surface inférieure à Ra 0,8 µm est requise, la profondeur de coupe compte autant que la vitesse. Nous maintenons le DOC de finition entre 0,05 et 0,08 mm et utilisons des outils à flûtes-polies. Essayer d'obtenir une finition miroir à 0,2 mm DOC avec un insert standard vous donnera un Ra constant de 1,6 µm et pas mieux, quelle que soit la vitesse à laquelle vous tournez.

Remarques DFM avant de finaliser votre impression

Trois choses que nous signalons le plus souvent lors de l'examen DFM des pièces en laiton :

Légendes de fils de discussion sans classe de tolérance.Le "filetage M6" n'est pas une spécification complète. Spécifiez 6H pour les ajustements standard, 5H pour les ajustements serrés ou 4H pour les applications d'instruments de précision. La différence de diamètre mineur entre un taraud 6H et 4H est mesurable, et si vous assemblez avec une fixation achetée-avec une tolérance qui ne correspond pas à votre légende, vous obtiendrez une précharge d'assemblage incohérente.

Épaisseur de paroi inférieure à 0,8 mm sur les composants tournés.Le laiton est suffisamment mou pour que les parois minces se déforment sous les forces de coupe et la pression de serrage. Si votre conception présente une caractéristique inférieure à 0,8 mm, signalez-la pour une conversation sur le montage avant que le travail ne passe en production. Nous recommandons souvent une approche de serrage différente ou une modification du parcours d'outil qui réduit la force de coupe radiale sur la section mince.

Spécifications de placage placées avant de confirmer l'alliage.Si votre impression fait appel au nickel autocatalytique selon ASTM B733 et que l'alliage est C360, l'atelier de placage doit savoir que - le pré-traitement ajoute une étape et un coût qui n'apparaissent pas dans un devis de placage standard. Spécifiez ensemble l’alliage et les exigences de placage sur le dessin. Si-usinage du laiton sans plomb RoHSla conformité est nécessaire, confirmez C69300 ou C260 auprès de votre fournisseur de placage avant de verrouiller la nomenclature.

Ce que MID Precision fonctionne sur les travaux en laiton

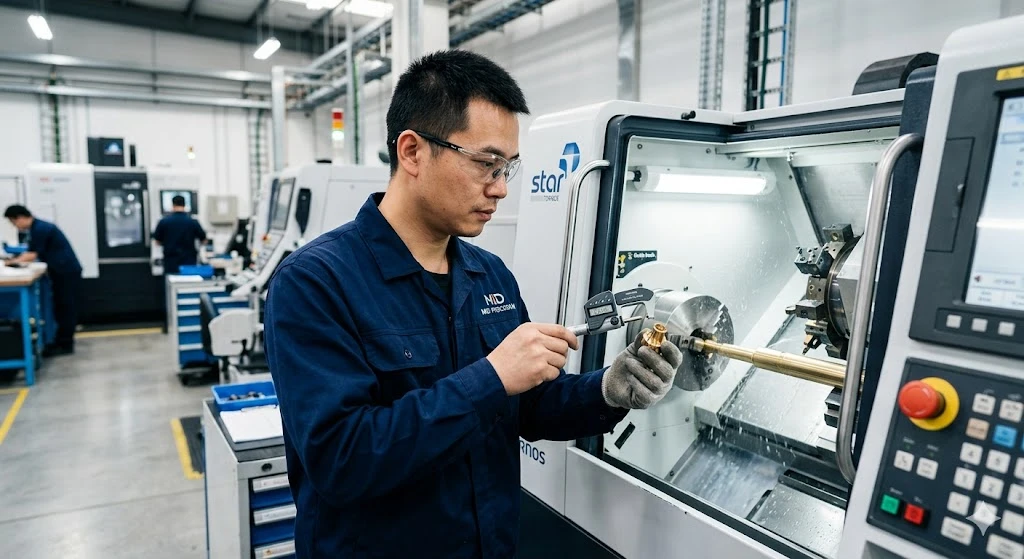

NotreServices d'usinage CNC en laitoncouvrent la gamme complète d'alliages - C360, C260, C464 et C69300 pour les applications conformes RoHS-. Côté équipements, le tournage du laiton s'effectue sur nos lignes CNC suisses pour les pièces complexes-de petit diamètre et sur nos centres de tournage multi-axes pour les pièces de plus grande taille. Nous maintenons ±0,005 mm sur les éléments tournés C360 en production et ±0,01 à 0,02 mm sur les éléments fraisés en fonction de la géométrie.

Pour les clients expédiant vers les marchés de l'UE ou fabriquant des dispositifs médicaux, nous traitons régulièrementpièces en laiton usinées avec précisionen C69300 et confirmez la conformité RoHS avec les certificats de matériaux sur chaque commande. Notre système qualité conforme à la norme ISO 13485- couvre la traçabilité complète des matériaux, depuis le certificat de stock de barres jusqu'au rapport final CMM - ce qui est important pour les applications médicales et de semi-conducteurs où la documentation du lot fait partie du livrable, et non une réflexion après coup.

Si votre impression provient d'un précédent refus d'un fournisseur ou si vous constatez des résultats incohérents sur un travail de laiton en cours,envoyez-nous votre dessin pour une révision DFM gratuite. Nous examinerons ensemble la sélection de l'alliage, les légendes de tolérance, les spécifications de filetage et les exigences de placage avant de citer -, car les problèmes qui provoquent des réexécutions-sont presque toujours visibles dans le dessin avant la découpe de la première pièce.

Parlez à nos ingénieursconcernant votre composant en laiton -, nous répondons dans les 24 heures.

FAQ : ce que les ingénieurs demandent réellement à propos de l'usinage CNC du laiton

Q : Mon impression spécifie C360, mais mon fabricant sous contrat dit que je dois passer au laiton-sans plomb pour l'exportation vers l'UE. Quelles sont mes options ?

Le C69300 (Eco-Laiton) est le substitut fonctionnel le plus proche -, il est usiné à environ 70 à 80 % de l'indice d'usinabilité du C360 et répond aux exigences RoHS et REACH sans la pénalité de prétraitement du plomb-sur le placage. Le C260 est une option si votre pièce nécessite une capacité de formage à froid-, mais attendez-vous à un temps de cycle 25 à 40 % plus long et à un coût unitaire plus élevé. Confirmez le changement auprès de votre fournisseur de placage avant de modifier la nomenclature - les étapes de traitement diffèrent et l'impact sur les coûts doit figurer dans votre devis.

Q : Pouvez-vous maintenir ±0,01 mm sur un corps de vanne en laiton en production, et pas seulement sur le premier article ?

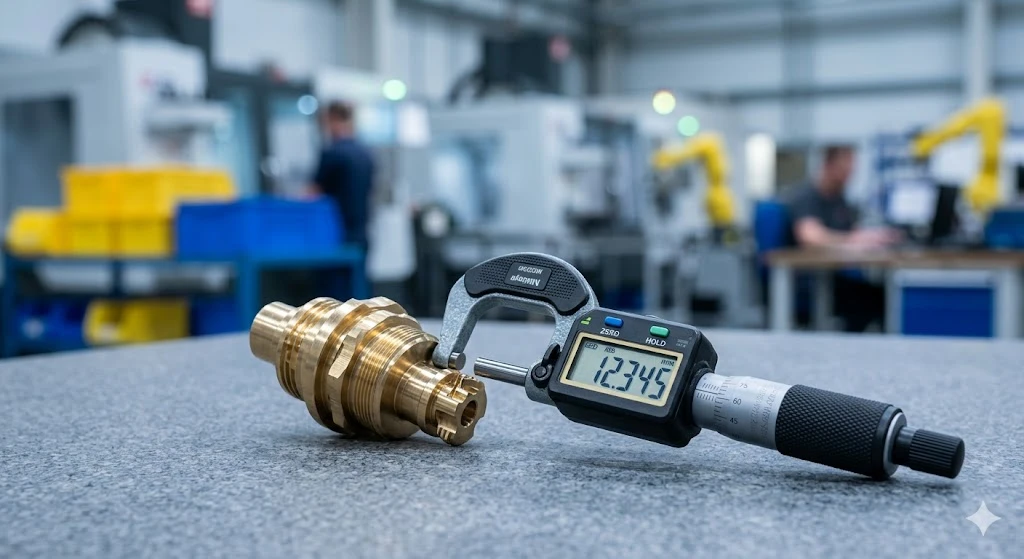

Oui, sur les caractéristiques adaptées, - alésages tournés, diamètres d'arbre et dimensions de face sur le C360 en série. Des tolérances serrées de ±0,02 à 0,025 mm sont réalisables sur des caractéristiques appropriées avec une configuration de production standard ; plus strict que cela nécessite une vérification CMM par-pièce et ajoute des coûts d'inspection. La réponse honnête surCoût des pièces usinées CNC en laitonà ± 0,01 mm, c'est que les frais généraux d'inspection dépassent souvent le delta du coût d'usinage - assurez-vous que l'exigence fonctionnelle en a réellement besoin avant de verrouiller les spécifications.

Q : Nous constatons des défauts d'adhérence du placage sur des pièces C360 nickelées-de notre fournisseur actuel. Quelle est la cause?

Deux coupables probables : la contamination résiduelle par l'huile de coupe n'est pas entièrement éliminée avant le placage (le dégraissage par ultrasons est la solution standard, pas seulement un essuyage au solvant), ou la ligne de placage n'exécute pas le protocole de prétraitement du plomb- requis par le C360. Demandez spécifiquement à votre fournisseur s'il effectue une immersion brillante et une frappe du cuivre avant le bain de nickel. S'ils ne savent pas ce que cela signifie, c'est votre réponse.

Q : Le C260 vaut-il la peine d'être spécifié pour une pièce usinée qui nécessite également un formage post-machine ?

Seulement si l’opération de formage l’exige réellement. L'avantage de ductilité du C260 est réel pour les courbures à rayon serré et les opérations de sertissage. Mais si votre "formage" est un ajustement léger-ou une opération de jalonnement standard, le C360 gère les deux sans problème et votre coût d'usinage reste inférieur. Réservez le C260 pour les pièces dont la géométrie de formage risquerait de fissurer C360 -, nous pouvons vous indiquer dans quelle catégorie appartient votre conception lors de l'examen DFM.
