Usinage CNC de pièces aérospatiales : décisions relatives aux matériaux, paramètres de processus et pièges DFM qui augmentent les coûts avant que la première puce ne tombe
Votre support structurel est en Ti-6Al-4V, épaisseur de paroi de 1,2 mm au niveau de la section la plus fine, deux alésages à angle composé qui doivent être concentriques à ±0,01 mm. Le calendrier du programme est de 6 semaines entre la sortie du dessin et le premier article. Votre examen DFM vient de revenir avec trois drapeaux - et aucun d'entre eux ne concerne les ennuis.

Il s'agit de l'accès aux fixations, du séquençage de soulagement des contraintes et d'un rayon de coin interne de 0,3 mm sur une poche de 14 mm-de profondeur qui force un changement d'outil vers un programme de fraise en bout de 0,6 mm au milieu-. Chaque drapeau ajoute du temps. Deux d’entre eux ajoutent un coût que vous ne pouvez pas récupérer sans un changement de dessin. C'est ce queUsinage CNC aérospatialele travail ressemble en réalité au stade DFM - non pas à des questions de capacité, mais à des décisions de géométrie et de séquençage qui ont été prises lors de la conception et qui appartiennent désormais au machiniste à résoudre.
Pourquoi l'usinage CNC pour l'aérospatiale commence par la sélection des matériaux et non par la sélection des machines
Le choix de la machine découle du matériau et de l'ensemble des fonctionnalités. Qu'est-ce qui motive le plan de processususinage CNC aérospatialele travail est le comportement du matériau dans des conditions de coupe et si la géométrie de conception crée des conflits entre ce dont le matériau a besoin et ce que l'ensemble des fonctionnalités exige.
Trois matériaux dominent les composants structurels et mécaniques de l'aérospatiale : l'aluminium 7075-T651 pour les structures critiques en termes de poids-, le Ti-6Al-4V pour les applications portantes-à température élevée, et l'Inconel 718 pour les environnements de section chaude et de fatigue cyclique élevée. Chacun a une logique de processus distincte.
7075-T651les machines sont rapides, respectent des tolérances serrées et coûtent relativement peu à couper. La désignation -T651 est importante : l'état pré-étiré signifie une contrainte résiduelle plus faible dans le brut, ce qui se traduit par moins de mouvements dimensionnels après une ébauche importante. Spécifiez plutôt T6 et vous obtiendrez peut-être la même résistance sur le papier, mais beaucoup plus de ressort-sur les caractéristiques à paroi mince- - pertinentes pourusinage CNC paroi mince en aluminium aérospatialdes structures telles que des poches nervurées et des âmes de longeron où l'épaisseur de paroi peut descendre en dessous de 0,8 mm.
Ti-6Al-4Vest oùPièces en titane d'usinage CNC pour l'aérospatialeles programmes perdent régulièrement du temps. La conductivité thermique du matériau est d'environ un-dixième de celle de l'aluminium. La chaleur ne s'évacue pas avec les copeaux -, elle se concentre sur l'arête de coupe, accélère l'usure de l'outil et, si le processus n'est pas contrôlé, produit une surface écrouie-qui rend chaque passe ultérieure plus dure que la précédente. Les paramètres du processus ne sont pas des suggestions ; ils représentent la fenêtre entre une durée de vie acceptable de l'outil et une défaillance de l'outil toutes les 3 à 4 minutes.
Inconel 718est une conversation distincte. Si votre dessin nécessite de l'Inconel, l'estimation du temps machine pour une pièce en aluminium équivalente doit être multipliée par au moins 8× avant de budgétiser le programme.
Titane : là où l'usinage CNC pour l'aérospatiale devient rapidement coûteux
PourPièces en titane d'usinage CNC pour l'aérospatiale, les paramètres du processus sont plus stricts que ce que la plupart des magasins publient. Les chiffres ci-dessous reflètent ce que nous utilisons en production sur Ti-6Al-4V - pas les valeurs conservatrices d'un catalogue d'outillage, ni les valeurs agressives qui semblent bonnes sur une estimation du temps de cycle mais détruisent l'outillage toutes les autres pièces.
| Paramètre | Gamme recommandée | Que se passe-t-il en dehors de cette fenêtre |
|---|---|---|
| Vitesse de coupe (carbure non revêtu) | 40 à 55 m/min | Au-dessus de 60 m/min : usure thermique rapide ; en dessous de 35 m/min : frottement, écrouissage |
| Vitesse de coupe (revêtement TiAlN-) | 55 à 80 m/min | Au-dessus de 85 m/min : rupture du revêtement au bord de la cannelure |
| Alimentation par dent | 0,05–0,12 mm/dent | En dessous de 0,04 : le cycle de frottement démarre ; au dessus de 0,15 : écaillage sur coupes interrompues |
| Profondeur de passe axiale (finition) | 0,2 à 0,5 mm | Une déflexion plus profonde augmente sur les parois minces ; affecte la concentricité des alésages |
| Pression du liquide de refroidissement (à travers la-broche) | 70 à 100 bars minimum | En dessous de 50 bar : recoupe de copeaux-dans les fonctionnalités profondes ; l'état de surface se dégrade |
| Intervalle de changement d'outil | Toutes les 20 à 30 minutes de temps de coupe | Outil usé=température élevée=dérive dimensionnelle sur des caractéristiques à tolérance étroite- |

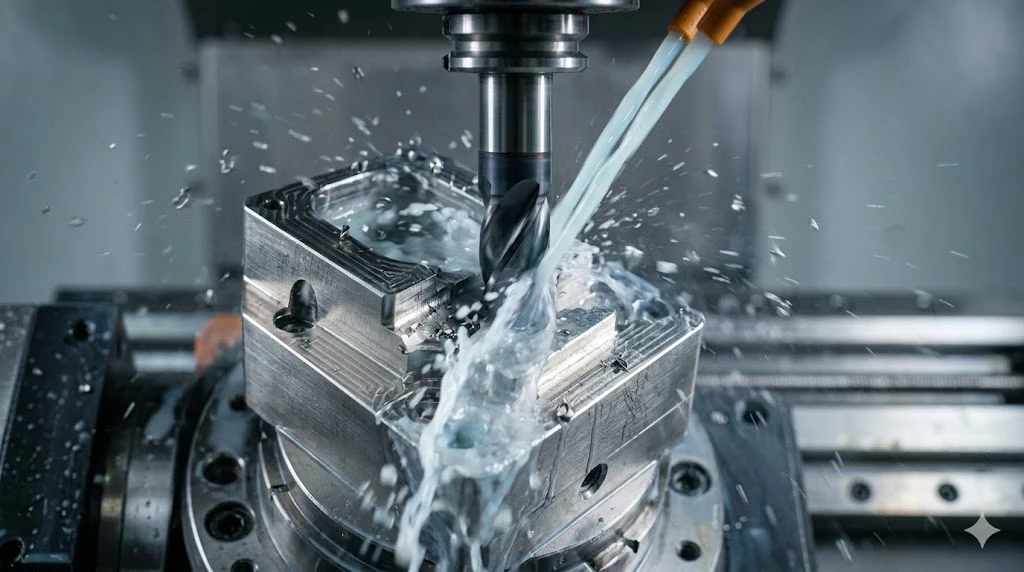

La stratégie relative au liquide de refroidissement est l'élément le plus souvent sous--spécifié dans un plan de traitement du titane. Le liquide de refroidissement destiné au corps de la pièce ne refroidit pas la zone de coupe sur le titane -, il refroidit la surface de la pièce, qui n'est pas là où se trouve la chaleur. Grâce à la -broche haute pression-un liquide de refroidissement dirigé vers l'outil-interface de la pièce est la configuration correcte. Sur les poches et les alésages profonds, ajoutez un jet d'air pour faciliter l'évacuation des copeaux ; La nouvelle coupe de copeaux sur le titane provoque un écrouissage localisé qui peut produire des caractéristiques-hors tolérance-même lorsque le parcours d'outil est correct.

Un détail d’ordonnancement qui compte sur les pièces structurelles en titane aux multiples caractéristiques : ébaucher l’intégralité de la pièce avant toute passe de finition. La tension du titane-se détend plus lentement que celle de l'aluminium, mais elle bouge. Une pièce ébauchée sur +0.3 mm de stock puis laissée toute la nuit avant la finition vous donnera une surface de référence plus stable qu'une pièce ébauchée et immédiatement finie dans la même configuration. Ceci est particulièrement pertinent surUsinage CNC aérospatialesupports et boîtiers dans lesquels plusieurs références sont usinées en séquence - la relation dimensionnelle entre elles dépend de la quantité de contrainte libérée entre les opérations.
Structures à parois minces-en aluminium : le montage est le processus
Usinage CNC à paroi mince en aluminium aérospatialles pièces - nervures-structures de poche, boîtiers électroniques, bandes de support - échouent au montage avant d'échouer à la coupe. Une paroi de 0,8 mm sur une pièce en aluminium de 120 mm serrée avec un couple de 15 N·m en deux points déviera de 0,04 à 0,09 mm sous la seule charge de serrage, avant le démarrage de la broche. Cette déviation n'est pas visible ; la pièce semble plate dans l'étau. Cela n'est mesurable que lorsque vous relâchez la pince et que la pièce revient en arrière.

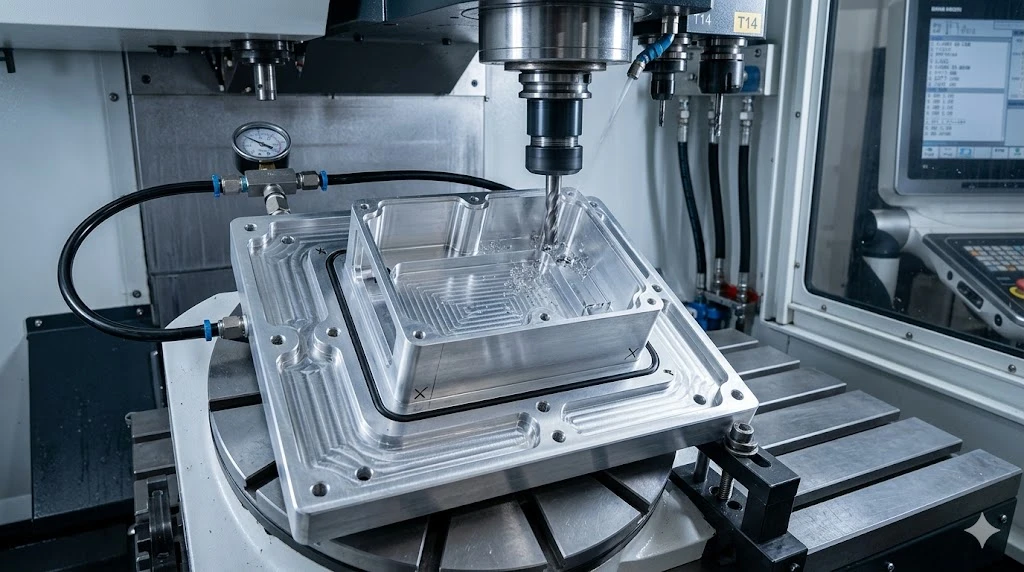

La solution n'est pas de serrer le briquet - qui introduit du bavardage. La solution consiste à soutenir la pièce en plusieurs points avec une force de serrage individuelle inférieure, ou à utiliser un montage sous vide sur la première face de référence avant d'usiner les éléments qui créent la paroi mince. La séquence est importante : usiner d'abord les faces de référence et les alésages de référence, avec la pièce en stock complet, puis effectuer des opérations de poche progressives en travaillant de la section restante la plus épaisse vers la plus fine.
Pourusinage CNC aérospatialepièces en aluminium où la planéité après usinage est un résultat critique - structures de montage optiques, faces d'étanchéité, bases de précision - nous construisons en deux-opération : ébauche à +0.4 mm, relâchement des contraintes à 150 - 180 degrés pendant 2 à 4 heures (pour 7075 ; 130 degrés pour 6061), puis finition. Le cycle thermique est suffisamment court pour s'adapter à une journée de production standard et apporte systématiquement une planéité finale inférieure à 0,01 mm sur des faces jusqu'à 200 mm d'envergure. Sans cela, sur une pièce à géométrie de poche complexe, la planéité peut varier de 0,03 à 0,08 mm en fonction de l'état de contrainte d'origine de la matière.
Inconel et alliages-haute température : logique du processus
Si votreusinage CNC pour l'aérospatialeLe programme inclut l'Inconel 718 ou des superalliages de nickel similaires, l'examen DFM remplit une fonction différente de celle de l'aluminium ou du titane. Avec l'aluminium, DFM concerne l'optimisation de la géométrie. Avec l'Inconel, le DFM consiste à décider quelles caractéristiques peuvent être usinées de manière réaliste et lesquelles doivent être transférées vers l'électroérosion ou le meulage.
L'Inconel 718 à pleine dureté (39–46 HRC après vieillissement) n'est pas un matériau de fraisage au sens conventionnel du terme pour les détails fins. Des rayons internes inférieurs à 1,5 mm sur des poches profondes, des filetages dans des trous traversants-plus profonds que 1,5× de diamètre et des alésages avec des exigences Ra inférieures à 0,8 μm sans meulage - tous ces éléments déclenchent des escalades de processus qui doivent être identifiées avant que le programme ne soit cité, et non après la première casse de l'outil.
Pour les composants en section chaude-pour lesquels de l'Inconel est requis, le plan de processus implique presque toujours un outillage en céramique pour l'ébauche, du CBN pour la finition des alésages et de l'électroérosion au fil pour toute fonctionnalité où un coin interne pointu est fonctionnellement requis. Intégrer ces opérations dans le programme dès le départ génère un coût prévisible. Leur découverte après l'émission d'un devis d'outillage standard-produit un retard dans le programme.
Documentation et traçabilité pour les chaînes d'approvisionnement aérospatiales
Documentation sur l'usinage CNC aérospatial as9100les exigences sont celles où les revendications de capacité du fournisseur correspondent à la livraison réelle. L'AS9100D nécessite une traçabilité des produits et des processus, un contrôle de la configuration et une inspection du premier article selon l'AS9102 pour les configurations de pièces nouvelles ou modifiées. Ce que cela signifie sur le plan opérationnel : chaque cycle de production nécessite un lien traçable depuis le certificat d'usine de matière première jusqu'au numéro de série de la pièce finie, et le dossier d'inspection doit montrer les valeurs mesurées, et non les tampons.
| Document | Déclencheur requis | Contenu minimum |
|---|---|---|
| Rapport d'essai de matériaux (MTR) | Chaque lot de matières premières | Certificat d'usine avec numéro de chaleur/lot, chimie, propriétés mécaniques |
| Rapport d'inspection du premier article (FAIR) | Nouvelle pièce, modification du dessin, modification du processus | Toutes les dimensions du dessin mesurées, les valeurs réelles enregistrées, le dessin du ballon |
| Dans-Enregistrement d'inspection de processus | Par opération sur les fonctionnalités critiques | ID de l'opérateur, ID de la machine, valeurs mesurées, horodatage |
| -Rapport de non-conformité (NCR) | Toute condition hors-hors-tolérance | Description, cause première, disposition, action corrective, date de clôture- |
| Certificat de conformité (CoC) | Chaque expédition | Numéro de pièce, révision, quantité, traçabilité aux dossiers d'inspection |
L'écart entre un atelier certifié ISO 9001 et un atelier véritablement conforme à AS9100D-apparaît dans les-enregistrements d'inspection en cours de processus et dans le système NCR. ISO 9001 exige un système de gestion de la qualité ; AS9100D nécessite que le système soit appliqué à la configuration du produit et que les enregistrements prennent en charge l'audit et l'enquête sur les causes profondes. Si les dossiers qualité d'un fournisseur ne peuvent pas répondre "quelle machine a coupé cette fonctionnalité, à quelle date et quelle était la valeur mesurée lors de l'inspection" pour un numéro de série spécifique, il n'est pas compatible AS9100D-, quel que soit son certificat.

Où s'intègre la capacité de processus de MID
Notre bureau DFM examine quotidiennement les fichiers STEPUsinage CNC aérospatialeprogramme des - pièces structurelles en titane, des boîtiers en aluminium, des raccords en Inconel et des composants d'interface- composites qui nécessitent des caractéristiques usinées à des références précises. L'examen signale les conflits de géométrie, les risques d'empilement de tolérance et les décisions de séquençage avant que le programme ne soit cité, et non après la mise au rebut du premier élément.
Usinage CNCà MID couvre 5-axes simultanés, le tournage suisse pour les arbres minces et les broches de précision, le composé de tournage-fraisage pour les pièces qui nécessitent à la fois des caractéristiques de rotation et prismatiques dans une seule configuration, et l'électroérosion à fil pour les caractéristiques durcies et les profils internes qui ne peuvent pas être fraisés. NotreUsinage CNC pour l'aérospatialele travail s'effectue dans le cadre d'une gestion de la qualité conforme à la norme ISO 13485-avec traçabilité numérique - certificat de matériau jusqu'au dossier d'expédition - sur chaque numéro de pièce.

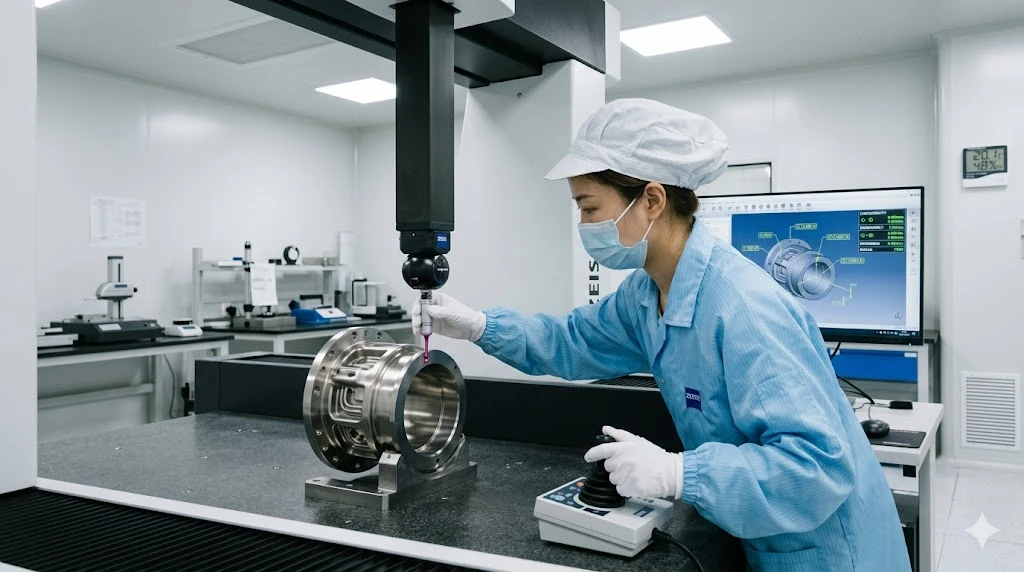

Pour les premiers articles sur les nouveaux programmes, nous proposons un format complet FAIR jusqu'à AS9102, des rapports CMM avec des valeurs mesurées sur toutes les dimensions critiques et un package de traçabilité des matériaux. Si votre client ou votre programme nécessite une documentation PPAP ou ISIR, nous l'intégrons dans le plan du programme lors du devis.
Envoyez votre fichier STEP à notreéquipe d'ingénierie des procédéspour un avis DFM écrit - renvoyé dans les 24 heures, aucun engagement n'est requis. Si vous êtes plus tôt dans le programme et que vous avez besoin de discuter d'un budget de tolérance ou d'une substitution de matériaux sur une structure critique en termes de poids, la même équipe s'en charge. Commencez sur bishenprecision.com.
FAQ
Quel rayon de coin interne dois-je spécifier sur les poches profondes en Ti-6Al-4V pour éviter la casse de l'outil et les retards de programme ?
Pour une profondeur de poche D, le rayon de coin interne pratique minimum est D/4 - mais sur le titane en particulier, passez à D/3 partout où la conception le permet. Les forces de coupe du titane sont nettement supérieures à celles de l'aluminium, ce qui signifie qu'une fraise en bout de petit diamètre-travaillant sur un rayon serré est soumise à plus de charge par unité de section transversale-. Une poche de 12 mm-de profondeur en Ti-6Al-4V avec un coin R2 nécessite une fraise en bout de 4 mm fonctionnant à des vitesses et des avances réduites ; spécifier R4 sur la même poche vous permet d'exécuter un outil plus grand et plus rigide avec des paramètres productifs. Si la géométrie du coin n'a aucune contrainte fonctionnelle, le changement de rayon ne coûte rien sur le dessin et permet d'économiser 20 à 35 % du temps de cycle sur cette fonction.
Pouvez-vous maintenir une concentricité de ±0,005 mm sur un alésage en titane par rapport à une référence OD sans meulage ?
Sur un diamètre d'alésage supérieur à 8 mm, oui - avec une passe d'alésage de finition dédiée sur une broche rigide, via-un liquide de refroidissement de broche et un changement d'outil vers une nouvelle plaquette avant le cycle de finition. La contrainte n'est pas la machine ; c'est la stabilité thermique. La faible conductivité du titane signifie que la température de la pièce à la fin de l'ébauche est nettement plus élevée qu'au début. Nous laissons la pièce se stabiliser à 2 degrés près de la température ambiante avant de procéder à la passe de finition. Sans cette stabilisation, le diamètre d'alésage peut être 0,003 à 0,008 mm plus grand immédiatement après la coupe que lors d'une mesure à température ambiante. Pour les alésages inférieurs à 6 mm de diamètre ou les exigences de concentricité inférieures à ± 0,003 mm, la rectification est la voie fiable.
Comment les exigences en matière de documentation AS9100D changent-elles entre un prototype et un ordre de production ?
Sur un prototype, la documentation minimale utile est un rapport dimensionnel avec les valeurs réelles mesurées et un certificat matière. Cela suffit pour valider la conception. Sur une commande de production - ou sur toute pièce entrant dans un assemblage certifié de type - -, vous avez besoin d'un rapport d'inspection complet du premier article AS9102 sur la première configuration de production, dans -enregistrements de processus traçables jusqu'au numéro de série et d'un CoC sur chaque expédition. Le déclencheur d'un nouveau FAIR est une révision de dessin, un changement de processus ou un changement de fournisseur - et pas seulement une nouvelle commande. Si votre programme modifie l'une de ces trois choses entre le prototype et la production, prévoyez un nouveau cycle de premier article.
Quand une pièce aérospatiale en aluminium à paroi mince nécessite-t-elle un montage sous vide plutôt qu'un serrage par étau standard ?
Lorsque l'épaisseur de paroi descend en dessous de 1,5 mm sur une portée non supportée de plus de 60 mm, le serrage par étau standard introduit suffisamment de déviation pour affecter la sortie dimensionnelle -, en particulier la planéité et le parallélisme. L'épreuve pratique : calculer la flèche de serrage au niveau de la section la plus fine à l'aide d'un modèle de poutre simple (δ=FL³/3EI pour un mur en porte-à-faux). Si le résultat dépasse 30 % de votre tolérance de planéité, la stratégie de serrage constitue votre principal risque de processus, pas le parcours d'outil. Le montage sous vide répartit la force de maintien sur toute la face de référence et élimine la déviation localisée. Cela ajoute du temps de configuration mais élimine la retouche de planéité que le serrage standard produit sur les pièces de cette classe géométrique.
