Prototypage rapide par usinage CNC : quand la vitesse compte et que la pièce doit réellement fonctionner

Prototypage rapide par usinage CNC : lorsque la vitesse compte et que la pièce doit réellement fonctionner

Votre ingénieur en mécanique termine le modèle CAO un vendredi. L'examen du produit est dans trois semaines. Vous avez besoin d'un boîtier en aluminium fonctionnel - matériau réel, tolérances réelles, filetages qui s'engagent réellement - pour tester l'ajustement, valider les jeux d'assemblage et vous rendre à cette réunion avec quelque chose que vous pouvez remettre autour de la table.

C'est le scénario où Prototypage rapide par usinage CNCgagne sa place. Tous les prototypes n’en ont pas besoin. Mais lorsque la pièce doit fonctionner comme un composant de production - maintenir la tolérance, supporter la charge, survivre à un cycle thermique, s'insérer dans un assemblage avec du matériel acheté- - un espace réservé imprimé en 3D-ne vous fournira pas les données dont vous avez besoin. Vous avez besoin d'une pièce découpée dans le matériau réel, selon les spécifications réelles.

L'erreur que commettent la plupart des équipes produit à ce stade n'est pas de choisir le mauvais processus. Il ne s’agit pas de réfléchir clairement à l’utilité réelle du prototype. Répondez d’abord à cette question et la sélection du processus suivra logiquement.

Ce que signifie réellement le prototypage rapide CNC dans la pratique

Prototypage rapide par usinage CNCn'est pas une catégorie de service distincte avec un équipement spécial. Il s'agit d'un usinage CNC standard - fraisage, tournage, tournage suisse - exécuté avec une planification de file d'attente courte-, une configuration optimisée pour les séries uniques ou en petites quantités- et un examen du processus qui détecte les problèmes DFM avant le début de la coupe plutôt qu'après.

La partie « rapide » vient de deux choses : l'absence de délai d'exécution de l'outillage (contrairement au moulage par injection ou au moulage sous pression, la CNC démarre à partir d'un fichier CAO et d'un bloc de matériau), et une priorisation en atelier qui fait passer les prototypes dans la file d'attente en jours plutôt qu'en semaines.

Sur une simple pièce en aluminium - un boîtier, un support, un bloc collecteur -, nous pouvons généralement passer d'un fichier CAO confirmé à une pièce expédiée en 3 à 5 jours ouvrables. Une géométrie complexe, des tolérances serrées sur plusieurs caractéristiques ou des matériaux comme le titane prolongent cela. Mais pour les pièces dont la plupart des équipes de développement de produits ont réellement besoin au stade de la validation, le délai est véritablement court.

Ce qui ralentit le plus systématiquement les travaux de prototypes n’est pas le temps machine. Il s'agit de problèmes de dessin : - légendes de tolérance incomplètes, spécifications de finition de surface manquantes, légendes de filetage sans désignation de classe ou épaisseurs de paroi qui ne peuvent pas être conservées dans le matériau spécifié. Un examen DFM avant le début du travail ajoute quelques heures. Détecter un problème de fixation après la découpe de la première pièce ajoute des jours.

Usinage de prototypes CNC vs impression 3D : utilisez le bon outil

Le débat entreUsinage de prototypes CNC vs impression 3Da une réponse simple une fois que vous savez clairement ce que le prototype doit faire. Aucun des deux processus ne gagne universellement. Ils répondent à différentes questions.

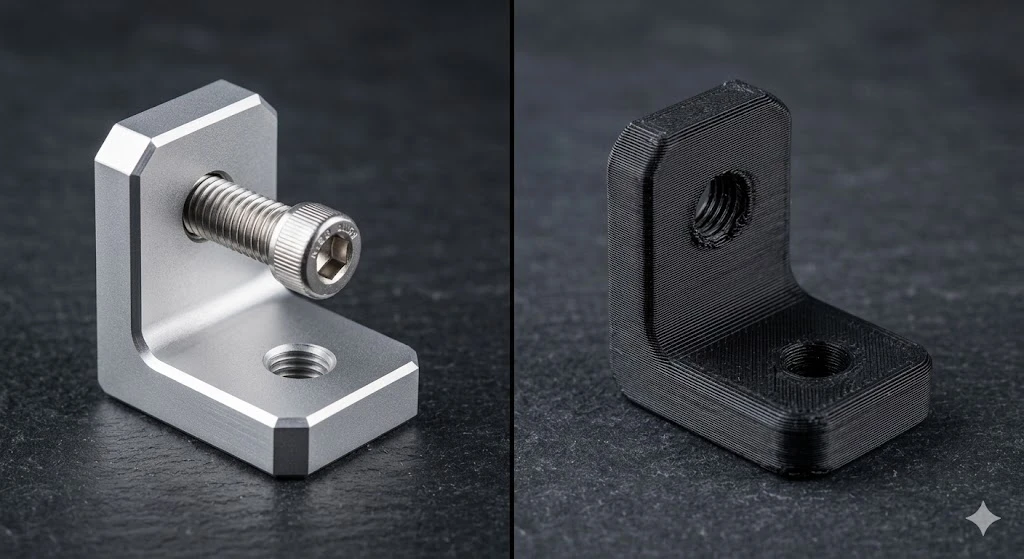

Le jugement honnête : pour les prototypes qui seront soumis à des tests fonctionnels - charges de contrainte, cycles thermiques, assemblage avec du matériel de production, échantillons de soumission réglementaire - La CNC est presque toujours la bonne solution pour les pièces métalliques. Les propriétés du matériau sont équivalentes à la production-car vous coupez à partir de la même barre que celle utilisée par le cycle de production. Une pièce métallique imprimée en 3D-présente des différences microstructurales par rapport au matériau forgé qui sont importantes lorsque la pièce est sous charge.

Pour les-vérifications précoces de forme et d'ajustement, où vous confirmez simplement que la forme a du sens et que le concept d'assemblage fonctionne, l'impression 3D plastique est plus rapide, moins chère et parfaitement adaptée. L’erreur est de l’utiliser au-delà du stade où les données du prototype doivent représenter les performances de production.

Quand les délais de prototypage rapide CNC sont compressés - et quand ce n'est pas le cas

Délai de prototypage rapide pour l'usinage CNCa de réelles limites, et les comprendre vous aide à planifier autour d'elles plutôt que de vous laisser surprendre.

Un détail qui surprend les clients : le post-traitement de l'état de surface-se déroule souvent selon un calendrier différent de celui de l'usinage. Une pièce usinée en deux jours peut attendre d'être anodisée pendant trois jours supplémentaires. Si votre prototype n'a pas besoin fonctionnellement de la finition anodisée - vous testez l'ajustement mécanique, pas la résistance à la corrosion ou les cosmétiques - spécifiez "tel que-usiné" et gagnez du temps. Nous le signalons lors du devis pour chaque travail où cela s'applique.

Matériaux pour les pièces prototypes CNC : ce que les ingénieurs spécifient réellement

Le choix du matériau au stade du prototype doit correspondre à celui à partir duquel la pièce de production sera fabriquée. L'utilisation d'aluminium 6061 pour un prototype d'une pièce qui sera finalement du 7075 vous donne des données trompeuses sur la rigidité et la résistance. L'utilisation de l'inox 304 pour un prototype de composant médical 316L vous permet d'obtenir un comportement à la corrosion différent dans vos tests de validation.

Cela dit, les matériaux les plus couramment prototypés pourpièces de prototype CNC à faible volumedans les secteurs que nous servons :

Aluminium 6061-T6- valeur par défaut pour la plupart des boîtiers mécaniques, des supports et des composants structurels. Rapide à usiner, bonne stabilité dimensionnelle, bonne anodisation. Si la pièce de production est également 6061, il s'agit d'un prototype propre-pour-semblable.

Aluminium 7075-T6- lorsque la pièce de production nécessite une résistance plus élevée. Légèrement plus difficile à usiner que le 6061, délai similaire. Spécifiez quand les performances de charge du prototype sont importantes.

Inox 316L- norme pour les composants de dispositifs médicaux, les pièces en contact avec des fluides{{1} et tout ce qui entre dans un environnement corrosif. Prend plus de temps à usiner que l’aluminium ; prévoyez une journée supplémentaire.

Titane Ti-6Al-4V- applications aérospatiales et médicales où le rapport résistance-/-poids est essentiel. Beaucoup plus lent à usiner que l’acier. Un prototype en titane qui prendrait deux jours en aluminium en prendrait généralement quatre à cinq. La différence de coût est réelle - mais si votre test de validation implique une charge, une fatigue ou une biocompatibilité, il n'y a pas de substitut.

Laiton C360- connecteurs, corps de vannes, raccords filetés. Usine rapidement, respecte bien les tolérances serrées.

Pièces de prototypes CNC à faible volume : facteurs de coûts que vous devez comprendre

Coût des pièces de prototype CNC à faible volumeplus par unité que les pièces de production pour des raisons prévisibles et qui méritent d'être comprises - et non seulement d'être acceptées comme données.

Le coût d’installation est le facteur le plus important. La programmation du parcours d'outil CAM, le montage de la pièce et l'exécution d'un test de coupe prennent à peu près le même temps, que vous fabriquiez une pièce ou cinquante. Sur une production de 50 pièces, ce coût d’installation est amorti jusqu’à une petite fraction du prix unitaire. Sur un prototype en 3 parties, il domine.

Le temps machine est le deuxième moteur. Les machines CNC fonctionnent entre 50 et 100+ $ par heure pour un équipement à 5 axes. Une pièce qui nécessite 90 minutes de temps machine à 80 $/heure contribue à hauteur de 120 $ au coût unitaire avant que les matériaux, l'outillage et l'inspection ne soient pris en compte.

Le gaspillage de matériaux est réel mais souvent exagéré. Un bloc d'aluminium de 100 mm × 100 mm × 50 mm peut donner une pièce qui pèse 200 g -, le reste est constitué de copeaux. Le coût matériel des copeaux est un coût réel, mais dans le cas de l'aluminium, il constitue rarement le facteur dominant.

Les frais d'inspection des pièces prototypes sont généralement plus élevés que ceux des pièces de production -, car le premier article d'un nouveau travail nécessite une vérification dimensionnelle complète par rapport à chaque légende d'impression, et non un échantillon statistique. Pour les industries réglementées (médicale, aérospatiale), le package d’inspection est en soi un livrable.

Si le budget de votre prototype est limité, les deux leviers les plus efficaces sont : simplifier la géométrie pour réduire le temps machine et le nombre de réglages, et demander explicitement si les spécifications de finition sont nécessaires pour cette phase. Il s’agit dans les deux cas de décisions de conception et de planification, et non de décisions de négociation avec les fournisseurs.

Comment MID Precision gère le travail des prototypes

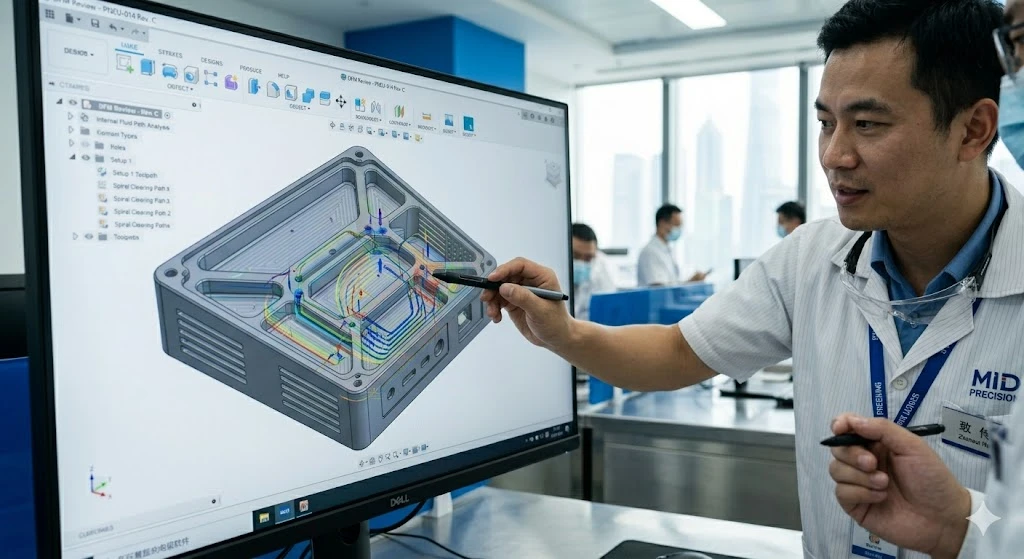

Nous exécutons des prototypes et des-travail de production en faible volume comme une piste de service définie - et non comme des restes pressés entre de grandes séries de production. Les travaux de prototype chez MID font l’objet d’un examen DFM avant la publication du devis. Cet examen couvre les légendes de tolérance qui dépassent ce que la géométrie prend en charge, les épaisseurs de paroi qui entraîneront des problèmes de fixation, les spécifications de filetage qui nécessitent des désignations de classe et toutes les fonctionnalités pour lesquelles un ajustement mineur de la conception réduirait considérablement les coûts ou les risques.

Lors d'un travail récent - un bloc collecteur pneumatique 6061-T6 avec huit ports M5 et une tolérance d'alésage de ± 0,01 mm sur le siège de vanne central - l'examen DFM a révélé que deux des positions des ports nécessiteraient une quatrième configuration qui n'était pas évidente à partir du modèle 3D. Nous l'avons signalé avant la découpe, le client a décalé la position d'un port de 2 mm dans la CAO et le travail s'est déroulé en trois configurations au lieu de quatre. La pièce a été expédiée le quatrième jour après l'impression confirmée. C'est le genre d'appel qui n'est effectué que si quelqu'un lit réellement le dessin avant de le programmer.

NotrePrototypage rapide par usinage CNCLe service couvre le fraisage 3-axes, 4 axes et 5 axes, le tournage CNC et le tournage CNC suisse pour les composants de précision de petit diamètre. Le délai de livraison standard pour la plupart des exécutions de prototypes est de 3 à 7 jours ouvrables à partir du package de dessin 2D+3D confirmé. Matériaux allant des alliages d'aluminium à l'acier inoxydable, au titane, au laiton, au cuivre et aux plastiques techniques.

Si votre projet est-critique en termes de temps,parlez à nos ingénieursavant d'envoyer la demande de prix -, une conversation de 10 minutes sur l'approche de montage et les priorités de tolérance peut réduire d'un jour ou deux le calendrier avant même le début du travail.

Envoyez-nous votre impressionet nous vous renverrons un devis avec une note DFM dans les 24 heures. Pourproduction de prototypes et de ponts à faible volumefonctionne, nous répondons aux demandes le jour même ouvrable.

FAQ

Q : Ma conception continue de changer. Dois-je attendre qu'il soit finalisé avant de faire citer un prototype CNC ?

Pas nécessairement. Si les modifications sont mineures - positions des caractéristiques, tailles des trous, légendes de rayon -, il est souvent plus rapide d'obtenir le premier prototype découpé maintenant et d'incorporer les modifications dans une deuxième exécution que d'attendre le gel de la conception. Le coût de configuration lors de la deuxième exécution est inférieur car la programmation CAM est considérablement reportée. Là où il est logique d'attendre, c'est si la géométrie fondamentale est toujours en évolution, car un changement de forme majeur nécessite une re-programmation à partir de zéro. Dites-nous où en est la conception dans le cycle de révision lorsque vous nous demanderez -, nous vous indiquerons si cela vaut la peine de la couper maintenant ou de la conserver.

Q : Nous avons besoin que le prototype corresponde au matériau de production et termine exactement le - anodisé 6061-T6 selon les mêmes spécifications que le cycle de production. Pouvez-vous faire ça ?

Oui, et c'est la bonne décision si le prototype est soumis à un test de forme/ajustement/fonction qui inclut la durabilité de la surface ou les aspects cosmétiques pour examen par les parties prenantes. Spécifiez le type d'anodisation (Type II clair, anodisation dure de Type III, couleur), l'épaisseur et toute exigence de masquage sur le dessin. L'anodisation est confiée à notre partenaire de finition agréé et ajoute généralement 2 à 3 jours ouvrables. Si le prototype est uniquement destiné à la validation dimensionnelle interne, l'usinage -vous permet d'économiser ces jours et les coûts de finition.

Q : Quelle est la quantité minimale que vous exécuterez sur un travail de prototype CNC ?

Une partie. Nous exécutons régulièrement des travaux de prototypes d'unités uniques - composants d'essai d'implants, éléments de montage personnalisés, corps de valve uniques-. Le coût unitaire d'une seule pièce est supérieur à celui d'une série de 10 pièces, car l'installation est amortie sur moins de pièces, mais il n'y a pas de seuil de quantité minimale de commande. Si vous avez besoin d'une pièce pour valider un concept, c'est un travail valable.

Q : CommentUsinage de prototypes CNC vs impression 3Dle coût est-il comparable à celui d'un petit boîtier en aluminium, disons 80 mm × 60 mm × 30 mm ?

Pour un boîtier simple de cette gamme de taille, l'impression 3D plastique (SLA ou SLS) sera généralement moins chère et plus rapide pour un prototype de contrôle visuel/formulaire - à moins de 100 $ et 1 à 2 jours. La CNC en aluminium pour le même boîtier coûtera entre 150 et 400 dollars selon la complexité des fonctionnalités, avec un délai de livraison de 3 à 5 jours. La pièce CNC vous offre un matériau équivalent à la production-, un véritable engagement de filetage et une finition de surface que vous pouvez réellement anodiser. Si le prototype est soumis à un test fonctionnel ou doit représenter des performances de production, la différence de coût est justifiée. Si le projet est soumis à un examen par les parties prenantes, l'impression 3D est la bonne solution.
