Aujourd'hui, je vais utiliser le langage le plus simple pour vous expliquer comment installer des écrous ronds.

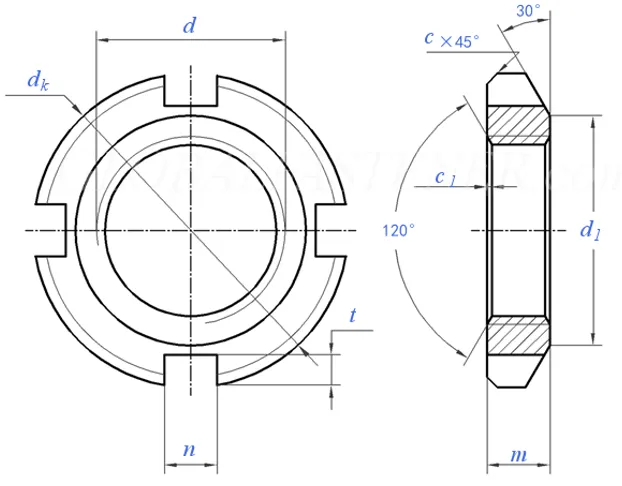

Les écrous ronds, les écrous ronds conformes à GB/T812 sont illustrés dans la figure ci-dessous. Un côté présente un chanfrein relativement grand à 30 degrés, principalement utilisé pour la fixation axiale des pièces. Alors, quel côté de cet écrou rond est proche du côté de la pièce comprimée lorsqu'il est réellement installé ?

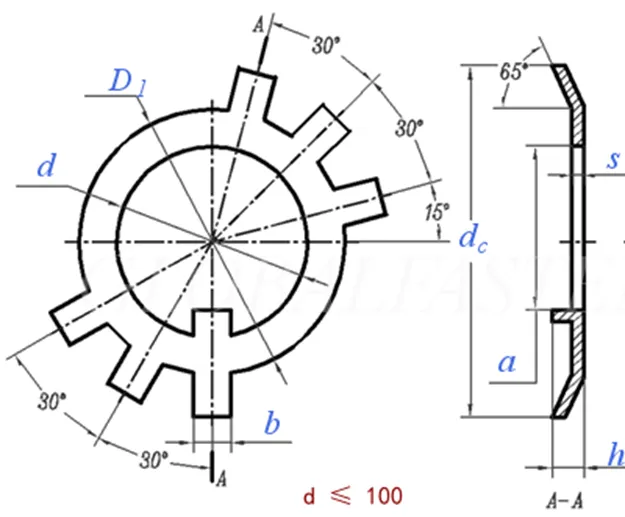

D'une manière générale, lors de l'utilisation d'écrous ronds, afin d'éviter le desserrage, ils seront utilisés avec des rondelles d'arrêt. Il existe également de nombreux types de rondelles d'arrêt. Les rondelles d'arrêt conformes à la norme nationale GB/T858 sont illustrées dans la figure ci-dessous. Comme vous pouvez le constater, la laveuse comporte de nombreuses languettes et présente également un angle d’inclinaison de 65 degrés. Et si vous vérifiez la taille de comparaison standard D1 et la taille d1 de l'écrou rond dans la figure ci-dessus, vous constaterez qu'elles sont identiques.

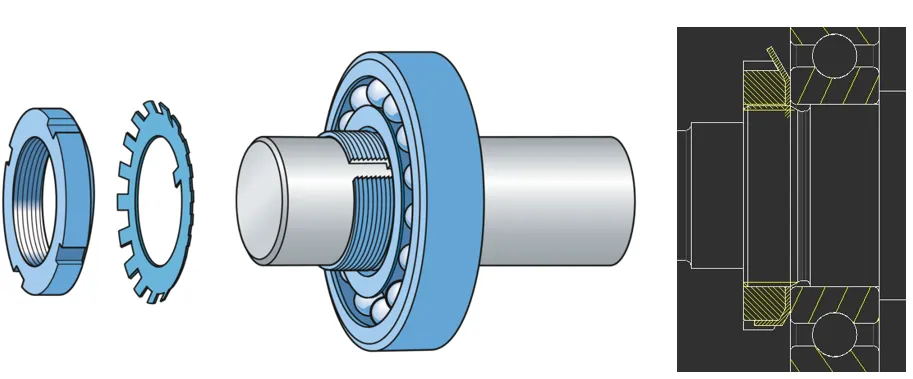

Je crois que vous avez trouvé l'indice. À propos, le côté avec un grand chanfrein de 30 degrés sur l'écrou rond est utilisé avec cette rondelle d'arrêt. Ainsi, lorsqu'ils sont utilisés ensemble, le côté présentant un grand chanfrein fait face à la partie comprimée. Comme le montre la figure ci-dessous.
Parfois, nous n'utilisons pas de rondelle de blocage, par exemple, nous pouvons utiliser un double écrou rond pour éviter le desserrage. S'il n'y a aucune exigence d'anti-desserrage, nous pouvons parfois utiliser simplement un écrou rond pour serrer. Cela signifie-t-il que le sens d'installation n'est pas si important ? De manière générale, il y a deux facteurs à considérer. La première est que la norme pour le grand côté chanfrein de l’écrou rond a des règles de verticalité, mais pas l’autre côté ; l'autre est que pour les pièces du roulement dans l'image ci-dessus, il est généralement préférable de garder le diamètre des pièces proches du roulement pas plus élevé que la bague intérieure du roulement, il est donc préférable d'avoir le côté avec le grand chanfrein face à la partie pressée. S'il n'y a aucune considération ni restriction à cet égard, vous pouvez faire ce que vous voulez.(来源:iMechanics机械)
