Usinage CNC du cuivre : sélection des nuances, coûts réels et raisons pour lesquelles la plupart des déchets se produisent avant la première coupe

Usinage CNC du cuivre : sélection des nuances, coûts réels et raisons pour lesquelles la plupart des déchets se produisent avant la première coupe

Votre ingénieur spécifie le cuivre C101 pour une conductivité maximale. Votre fournisseur le propose, exécute le travail et expédie les pièces avec des bavures sur chaque trou percé et des tolérances décalées de 0,05 mm. Vous rejetez le lot. Ils le réexécutent-. Même résultat. Cela vous semble familier ?

C'est l'un des modèles de défaillance les plus courants que nous observons dansusinage CNC du cuivre- non pas parce que l'atelier manquait d'équipement, mais parce que le cuivre pur punit les erreurs de processus que d'autres matériaux pardonnent. Le cuivre ne s'écaille pas proprement. Il macule, s'enfile et adhère à l'outillage d'une manière que l'aluminium et l'acier ne font tout simplement pas. Si l'atelier n'ajuste pas son approche de fond en comble - géométrie des outils, vitesses, stratégie de liquide de refroidissement, montage -, le taux de rebut grimpe rapidement, tout comme vos coûts.

Cet article passe en revue ce qui détermine réellement la qualité et les coûts danspièces usinées CNC en cuivre, afin que vous puissiez qualifier les fournisseurs avec plus de précision et éviter le cycle de réexécution-.

Pourquoi l'usinage CNC du cuivre est plus difficile qu'il n'y paraît

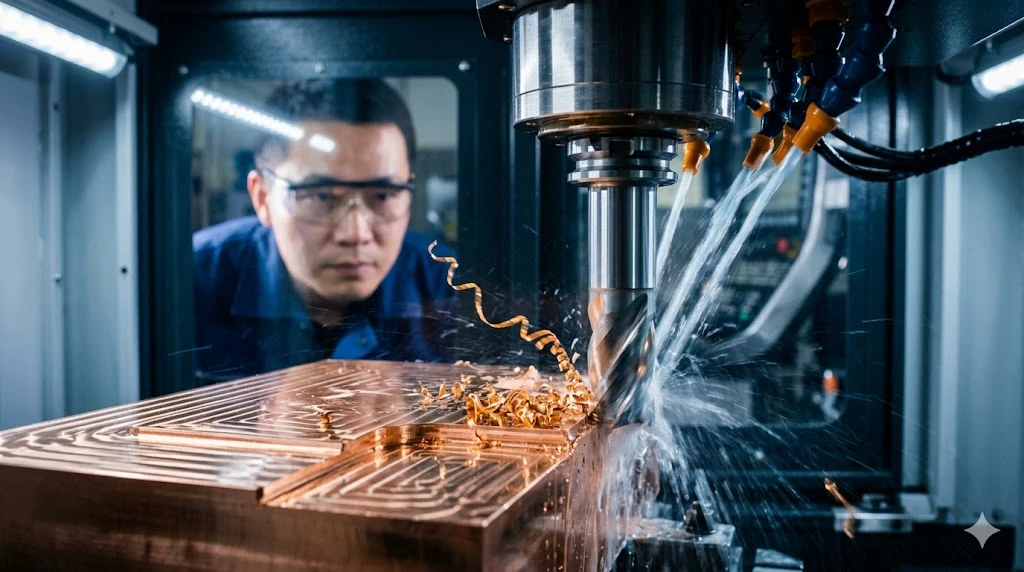

Le problème principal est ce que les machinistes appellent le bord bâti (BUE). Le cuivre pur étant très ductile, le matériau ne se détache pas proprement de l'outil - il s'étale et se soude à froid- sur le tranchant. Une fois le BUE formé, l’outil est effectivement ennuyeux. Il arrête de couper et commence à labourer, ce qui détruit la finition de surface, fait exploser les tolérances et génère les fortes bavures que vous voyez sur les trous percés et les poches fraisées.

Le correctif n'est pas exotique. Cela nécessite des outils en carbure non revêtus et hautement polis avec des angles de coupe positifs agressifs - des outils qui tranchent plutôt que poussent. Les vitesses doivent rester suffisamment élevées pour générer un cisaillement propre, et le débit de liquide de refroidissement doit être suffisant pour éliminer les copeaux avant de les ressouder. La ductilité du cuivre entraîne des bavures lorsque l'outil de coupe reste trop longtemps sur le matériau au lieu de couper proprement, ce qui crée des bords accumulés qui réduisent l'efficacité de l'outil et affectent la qualité de la surface. La fenêtre de processus est réelle, et les ateliers qui utilisent le cuivre de la même manière qu’ils utilisent le laiton produiront systématiquement de mauvaises pièces.luvata

Il y a un deuxième problème qui surprend les acheteurs : le montage. Le cuivre est suffisamment mou pour se déformer sous la pression de serrage. Si votre pièce a des parois minces ou des éléments en porte-à-faux, la stratégie de fixation doit en tenir compte, sinon vous mesurerez une distorsion après le desserrage qui n'était pas visible sur la machine.

Sélection de la qualité d'usinage CNC du cuivre : commencez ici

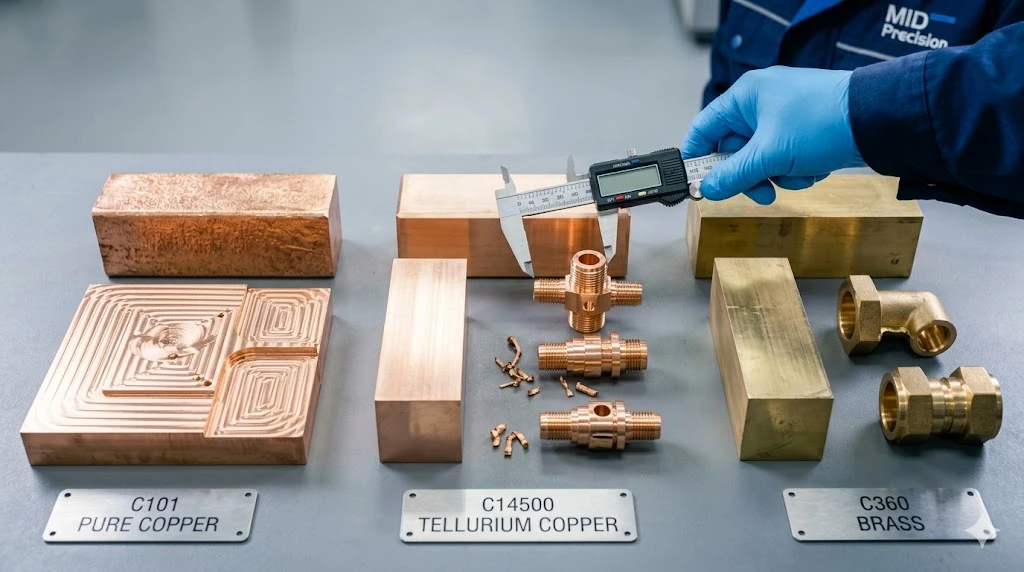

La plupart des légendes imprimées indiquent simplement « cuivre ». Cela ne suffit pas. La nuance détermine l'usinabilité, la conductivité et, en fin de compte, si le travail est réalisable aux tolérances dont vous avez besoin. Voici comment se situent les principales notesSélection de qualité d'usinage CNC en cuivre:

Si votre application nécessite une conductivité supérieure à 90 % IACS et que vous commandez plus que des quantités de prototypes, le C14500 mérite une conversation. Des nuances comme le C14500 (cuivre tellure) sont spécialement conçues pour résoudre les difficultés d'usinage du cuivre pur - en ajoutant de petites quantités de tellure. Ces alliages créent des copeaux courts et cassants plutôt que des copeaux longs et filandreux, augmentant l'indice d'usinabilité à environ 85 %, avec seulement une baisse mineure de la conductivité jusqu'à environ 90 à 93 % IACS. Nous avons vu ce changement éviter à des projets entiers des cycles de rebut sur des pièces complexes en petits lots-.Richconn

Pour les applications de semi-conducteurs et de vide où le C101 n'est pas-négociable, le processus a juste besoin d'un contrôle plus strict - c'est faisable, mais l'atelier doit savoir à quoi il s'inscrit.

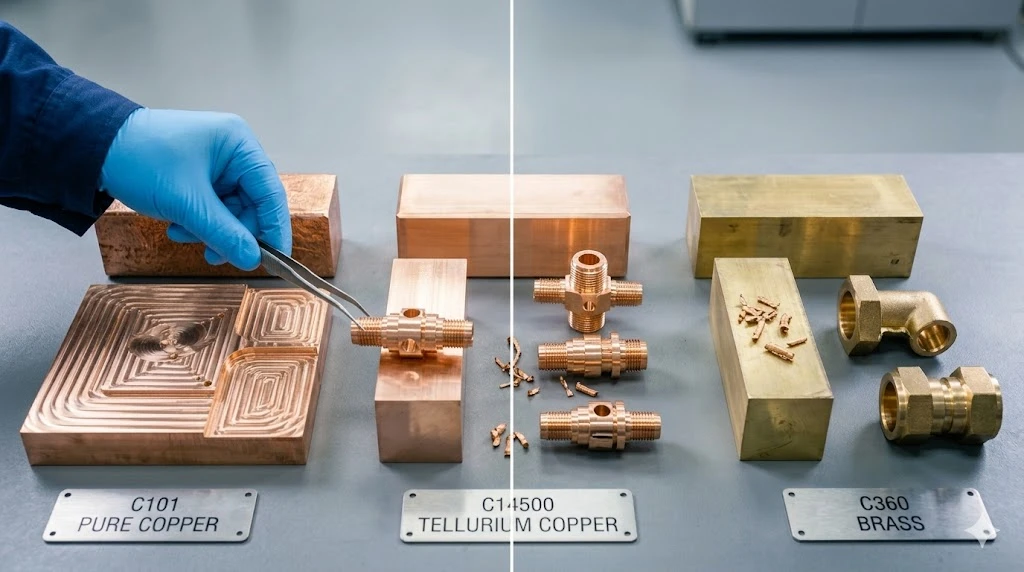

Usinage CNC en cuivre ou en laiton : quand changer

Les acheteurs nous demandent fréquemment s’ils peuvent remplacer le laiton par le cuivre pour réduire les coûts et réduire la complexité de l’usinage. La réponse dépend entièrement de la fonction.

Usinage CNC cuivre ou laitonn'est pas une comparaison de qualité - c'est une conversation sur les exigences. Si votre pièce se trouve dans un chemin de courant élevé-, un jeu de barres, un composant de mise à la terre ou tout autre objet où une conductivité supérieure à 50 % IACS est importante, le laiton ne fera pas l'affaire. Si la pièce est structurelle, un raccord ou un composant décoratif pour lequel les performances électriques ne sont pas importantes, les machines en laiton d'usinage gratuit (C360) sont plus propres, respectent des tolérances plus strictes de manière plus cohérente et coûtent moins cher par pièce.

Le coût réel de l'utilisation du cuivre alors que le laiton fonctionnerait n'est pas seulement le prix des matériaux -, c'est le temps de cycle plus long, la consommation d'outils plus élevée et l'inspection plus rigoureuse que le purusinage CNC du cuivreexige.

Qu'est-ce qui détermine le coût des pièces en cuivre usinées avec précision

Coût des pièces en cuivre usinées avec précisionplus que des pièces en aluminium équivalentes pour des raisons allant au-delà de la matière première. Les prix du cuivre au LME sont restés volatils jusqu'à la fin de 2025 et jusqu'en 2026, Goldman Sachs Research prévoyant une moyenne de 10 710 $ la tonne en H1 2026 -, soit environ 3 à 4 fois le prix de l'aluminium par -kilo. Mais le matériau n'est souvent pas le facteur de coût le plus important pour les travaux de précision en petits lots. Les facteurs de processus sont plus durement touchés :Goldman SachsEtude de marché experte

Consommation d'outilssur le cuivre pur est nettement plus élevé que sur l'aluminium. La formation de BUE émousse les outils plus rapidement, et les ateliers qui ne prévoient pas cela utilisent des outils usés (mauvaise finition de surface, pièces mises au rebut) ou prévoient des changements plus fréquents (coût par pièce plus élevé).

Temps de cycles'étend car le cuivre nécessite des vitesses d'avance plus faibles lors des passes de finition pour maintenir la qualité de la surface. L'ébauche peut être agressive, mais la stratégie de finition est celle où le cuivre sépare les ateliers minutieux des ateliers rapides.

Opérations secondairesLes ébavurages -, en particulier -, sont presque toujours nécessaires sur les pièces en cuivre. Tenez-en compte lorsque vous comparez les devis. Un devis qui semble bon marché mais qui n'inclut pas l'ébavurage va vous surprendre lors de l'inspection.

Frais généraux d’inspectionsur les pièces en cuivre à tolérance serrée-est également réelle. La douceur du cuivre signifie que les pièces peuvent se déformer légèrement pendant la mesure si la force de sondage de la MMT n'est pas correctement réglée. Ce n'est pas un problème avec la pièce -, c'est un problème de montage et de protocole de mesure.

Comment MID Precision aborde les travaux sur le cuivre

Chez MID, nous utilisons du cuivre dans une gamme d'applications : plaques froides de dissipateurs thermiques, électrodes EDM, composants de blindage RF et connecteurs électriques personnalisés pour les clients de l'automatisation industrielle. La configuration du processus sur le cuivre n'est jamais la même que sur l'aluminium, et nous ne le traitons pas de cette façon.

Lors d'un travail récent impliquant des plaques de répartition de chaleur en cuivre C110-pour un client d'électronique de puissance - épaisseur de paroi 2 mm, canaux de refroidissement fraisés, tolérance de ±0,01 mm sur la largeur des canaux -, l'appel clé était le montage. Nous avons usiné une configuration de mâchoire souple- dédiée pour répartir la force de serrage uniformément sur la face de la pièce plutôt qu'en trois points. Cela seul a éliminé la distorsion post-desserrage que nous avions constatée lors d'un prototype précédent. Le premier-article a réussi l'inspection CMM pour toutes les fonctionnalités.

Pour les travaux C101 où la spécification de conductivité est fixe, nous utilisons du carbure non revêtu à des vitesses de broche élevées avec un liquide de refroidissement à volume élevé-, et nous inspectons l'état de l'outillage toutes les cinq pièces sur des caractéristiques de tolérance serrées-. Il ne s'agit pas d'ingénierie de procédés glamour -, c'est simplement la discipline qu'exige le cuivre.

NotreCapacités d'usinage CNCcouvrent les travaux sur 3, 4 et 5 axes, avec une capacité de tolérance allant jusqu'à ± 0,002 mm et une rugosité de surface jusqu'à Ra 0,02 μm. Notrepièces de précisioncouvrent le cuivre, les alliages d'aluminium, l'acier inoxydable, le titane et les plastiques techniques -, tous traités selon notre système qualité conforme à la norme ISO 13485 avec une traçabilité numérique complète depuis le certificat de matière première jusqu'au rapport d'inspection final.

FAQ : ce que les ingénieurs en approvisionnement demandent à propos de l'usinage CNC du cuivre

Q : Mon impression indique C101, mais mon fournisseur continue de recommander C110 ou C14500. Dois-je repousser ?

Cela dépend de l'application. Le C101 est le bon choix pour les environnements sous vide, les équipements semi-conducteurs et toute application où la contamination par l'oxygène est un problème. Pour les composants électriques généraux où la conductivité doit simplement être élevée plutôt que maximale, le C110 ou le C14500 peuvent vous offrir des performances fonctionnelles équivalentes avec une meilleure cohérence dimensionnelle et des performances inférieures.coût des pièces en cuivre usinées avec précision. Demandez à votre fournisseur de quantifier la différence de conductivité - si elle est conforme aux spécifications, la substitution mérite d'être envisagée.

Q : Pourquoi l'usinage du cuivre coûte-t-il beaucoup plus cher que l'aluminium pour ce qui semble être la même pièce ?

Trois facteurs : le coût des matières premières (~ 3 à 4 fois l'aluminium en poids), une consommation d'outils plus élevée en raison de la formation de BUE et des temps de cycle de finition plus longs pour maintenir la qualité de surface. En petit lotusinage CNC du cuivre, les frais généraux du processus dépassent souvent le delta du coût des matériaux. Les magasins qui citent les travaux sur le cuivre de la même manière qu'ils cotent l'aluminium sont soit sous--(et réduiront les coûts d'exécution), soit n'ont pas utilisé beaucoup de cuivre.

Q : Nous avons besoin de pièces en cuivre-béryllium (C17200). Est-ce quelque chose que les fournisseurs chinois peuvent gérer en toute sécurité ?

Oui, mais confirmez les protocoles de sécurité de la boutique avant de passer la commande. La poussière et les vapeurs de cuivre-béryllium présentent un risque respiratoire grave. - l'atelier a besoin d'une filtration de l'air dédiée, d'un liquide de refroidissement à grand volume-et d'opérateurs formés qui comprennent le matériau. Ce n'est pas compliqué, mais il faut que cela soit en place. Renseignez-vous spécifiquement sur leur procédure de manipulation du BeCu, et pas seulement sur leur capacité générale d'usinage.

Q : Quelle est la tolérance la plus stricte que vous puissiez respecter sur une pièce en cuivre en production, pas seulement sur un prototype ?

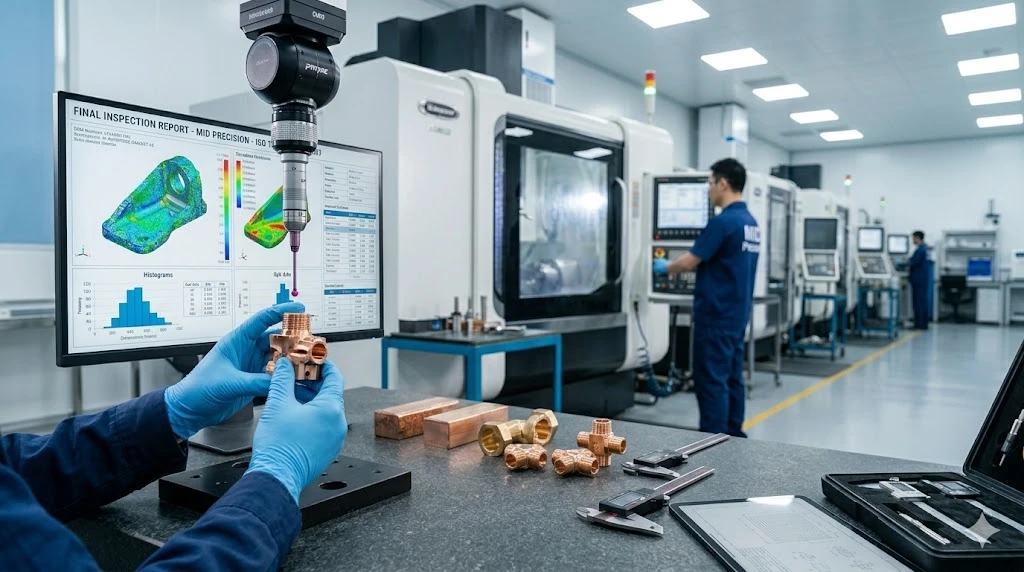

Pour les pièces de production en cuivre, ±0,01 à 0,02 mm est réalisable avec un contrôle cohérent du processus et un montage approprié. Un serrage plus serré que cela - jusqu'à ±0,005 mm - est possible sur des caractéristiques spécifiques, mais nécessite une vérification CMM par-pièce et une surcharge d'outillage plus élevée. DansUsinage CNC cuivre ou laitonEn comparaison, le laiton maintiendra des tolérances plus strictes de manière plus cohérente dans la production en volume. Si vous poussez en dessous de ±0,01 mm sur le cuivre, assurez-vous que les exigences fonctionnelles l'exigent réellement avant de vous engager sur cette spécification.
