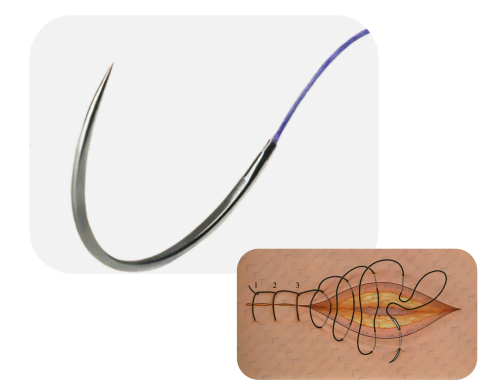

Contexte du cas : points sensibles de l'industrie liés au traitement des queues d'aiguilles de suture
Dans le domaine des équipements médicaux, 420 aiguilles de suture en acier inoxydable sont largement utilisées dans les opérations chirurgicales en raison de leur résistance à l'usure, à la corrosion et à leur biosécurité. Cependant, la queue doit être traitée avec un trou borgne d'un diamètre de 0,2 mm (pour le filetage et la fixation), et le processus de découpe traditionnel est confronté à trois défis majeurs :
1. Grand écart de concentricité des trous(affectant la fiabilité du thread);
2. Rugosité excessive des parois des trous (Ra>0,8 μm est sujet aux contaminants résiduels) ;
3. Faible efficacité de traitement(une seule pièce prend jusqu'à 30 minutes).
« La précision insuffisante du traitement des micro-trous dans les dispositifs médicaux » est devenue un goulot d'étranglement majeur limitant la localisation des-aiguilles de suture haut de gamme.
BISHENsolutions : la technologie de précision par ultrasons reconstruit la logique de traitement
En réponse au problème du traitement des micro-trous de l'acier inoxydable 420 (HV580), les solutions BISHEN ont proposé la « technologie de traitement de gravure et de fraisage de précision par ultrasons », qui a réalisé des percées grâce à trois innovations :
Réduction de la traînée des vibrations ultrasoniques à haute-fréquence: L'amplitude ultrasonique de 20 kHz réduit la force de coupe de 65 %, évitant ainsi la déformation du matériau et les bavures des bords ;
Compensation dynamique de l'outil au niveau du micron- : Correction en temps réel-de la déviation de l'outil, l'erreur de concentricité du trou borgne est contrôlée à ± 2 μm ;

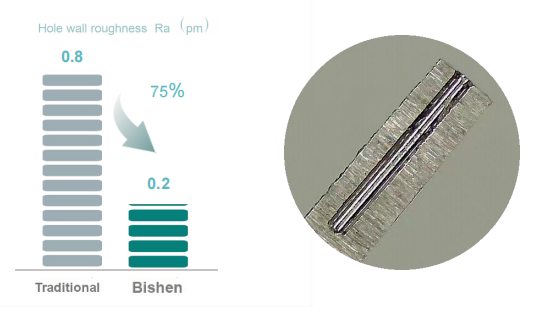

Bibliothèque de paramètres de coupe personnalisés: Correspondant aux caractéristiques dures et cassantes de l'acier inoxydable, la rugosité de la surface de traitement est stable jusqu'à Ra0,2 μm.
Comparaison des résultats : l'efficacité et la qualité sont toutes deux améliorées
Par rapport aux solutions de traitement traditionnelles, les solutions BISHEN optimisent considérablement l'efficacité de la production :
Efficacité augmentée de 60% : le temps de traitement d'une seule-pièce est réduit de 30 minutes à 12 minutes ;
Rendement augmenté à 98%: la paroi du trou ne présente ni bavures ni microfissures, conformément aux normes ISO 13485 sur les dispositifs médicaux ;
Coût réduit de 40%: la durée de vie de l'outil est prolongée de 2 fois, réduisant ainsi la fréquence des temps d'arrêt et des changements d'outils.
Extension de l'industrie: Comment la technologie permet-elle une fabrication médicale de précision ?
La technologie ultrasonique des solutions BISHEN a été étendue à des domaines à plus forte -valeur-ajoutée :
Tubes en acier inoxydable micro pour endoscope (traitement du trou intérieur de 0,3 mm);
Structure poreuse des implants orthopédiques (précision d'ouverture ±5 μm) ;
Polissage du bord de la lame chirurgicale mini-invasive (Ra<0.1μm mirror effect).
À propos de BISHEN
BISHEN(Bishen Technology) est profondément engagé dans le traitement de précision des matériaux de haute-dureté depuis 15 ans, en se concentrant sur la fourniture de "solutions de micro-traitement de matériaux superdurs" pour les industries médicale, des semi-conducteurs et de l'optique.
