Dans le domaine de la fabrication de précision, le silicium monocristallin est connu comme la « pierre angulaire de l'ère de l'information » - des puces de smartphone aux composants optiques des satellites spatiaux, des nouvelles cellules photovoltaïques énergétiques aux dispositifs centraux de l'informatique quantique, ce matériau cristallin de haute-pureté et presque-parfait a toujours joué le rôle de soutien sous-jacent de la technologie de rupture. Alors que la technologie des semi-conducteurs entre dans le processus en dessous de 3 nanomètres et que l'efficacité des cellules photovoltaïques dépasse la limite théorique, les exigences du marché en matière de précision de traitement du silicium monocristallin sont passées du niveau micronique au niveau nanométrique. En particulier dans le traitement de structures complexes telles que le perçage d'électrodes courbes, la contradiction entre la grande fragilité du matériau, les caractéristiques de clivage directionnel des cristaux et la tolérance d'ouverture au niveau nanométrique-est en train de devenir un goulot d'étranglement clé limitant le développement d'industries de pointe-telles que la fabrication de puces haut de gamme et les détecteurs de particules à haute énergie.-.
Record de percée dans l’industrie
Traitement ultra-micro-trous du silicium monocristallin : du "cou coincé" à la "solution chinoise"
Contexte de l'affaire

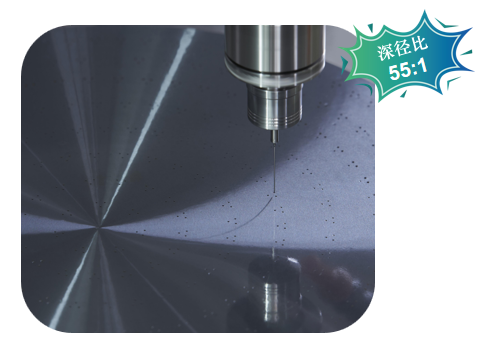

Lorsqu'un leader national d'équipements de semi-conducteurs développait des composants de base pour des puces de stockage 3D NAND, il a été confronté au défi extrême du traitement ultra-des micro-trous du silicium monocristallin : il était nécessaire de traiter des micro-trous d'un diamètre de seulement 0,45 mm sur un substrat de silicium d'une épaisseur de 24,75 mm (rapport profondeur-sur-diamètre de 55:1), et ses exigences de précision étaient comparables. à "tailler un kilomètre de profondeur-sur un cheveu". Auparavant, ce type de procédé avait longtemps été monopolisé par les entreprises japonaises et allemandes. Les fabricants nationaux ont non seulement dû payer un coût d'importation de plus de 10 000 yuans par pièce, mais ont également été confrontés à des risques liés à la chaîne d'approvisionnement causés par les blocages technologiques.
Attaque directe du point douloureux
Précision hors de contrôle: Après traitement avec des forets en carbure traditionnels, la rugosité de la paroi du trou Sa est supérieure ou égale à 6,54 μm (3 fois la norme de l'industrie) et l'écart de rondeur > 0,025 mm, conduisant directement à une augmentation du taux de perte de transmission du signal de la puce ;
Malédiction du rendement: Le coût des matières premières de silicium monocristallin représente plus de 60 %, mais des défauts tels que l'effondrement des bords et les microfissures entraînent un taux de rebut des pièces pouvant atteindre 35 % et la perte annuelle de l'entreprise dépasse 20 millions de yuans ;
: Les équipements étrangers interdisent aux fabricants chinois d'utiliser des modules d'algorithmes de base tels que la « suppression dynamique des vibrations », et il n'existe aucun processus national mature pour les remplacer.
Solution MID
Précision MOYENNEL'usinage a résolu avec succès les problèmes ci-dessus grâce à un système auxiliaire à ultrasons + un foret PCD nanocristallin, réalisant quatre avancées révolutionnaires :
Mythe sur la durée de vie des outils :Un seul foret PCD peut traiter en continu 2 000 trous, ce qui est 20 fois plus long que la durée de vie de l'outil importé, et le coût est réduit à moins de 5 yuans par trou ;

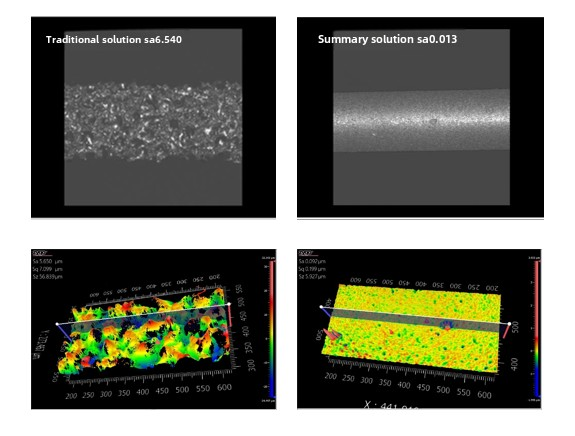

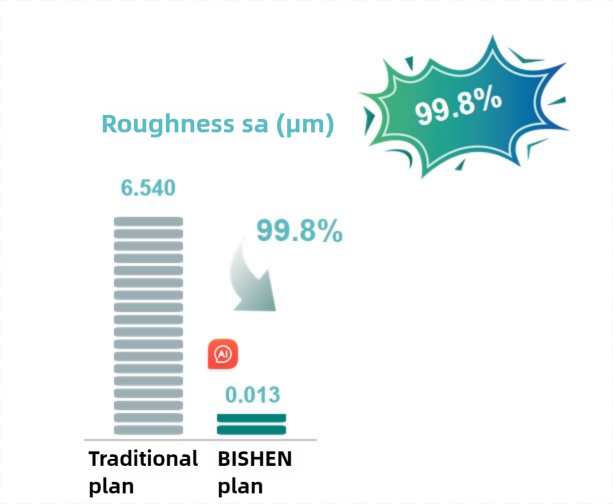

Nano-révolution de surface au niveau :La rugosité de la paroi du trou Sa est réduite de 6,54 μm à 0,013 μm (une diminution de 99,8 %), ce qui est meilleur que la norme de polissage des miroirs optiques aérospatiaux (ISO 10110-8) ;
Traitement zéro défaut :Le taux d'effondrement des bords à l'entrée est nul et l'erreur de rondeur est réduite à 0,003 mm (équivalent à 1/3 du diamètre des globules rouges humains) ;
Limite du rapport profondeur-à-diamètre :La capacité de traitement de 55 : 1 dépasse le nœud technologique 2030 prévu par la feuille de route technologique internationale pour les semi-conducteurs (ITRS) et atteint la norme 7 ans avant la date prévue.

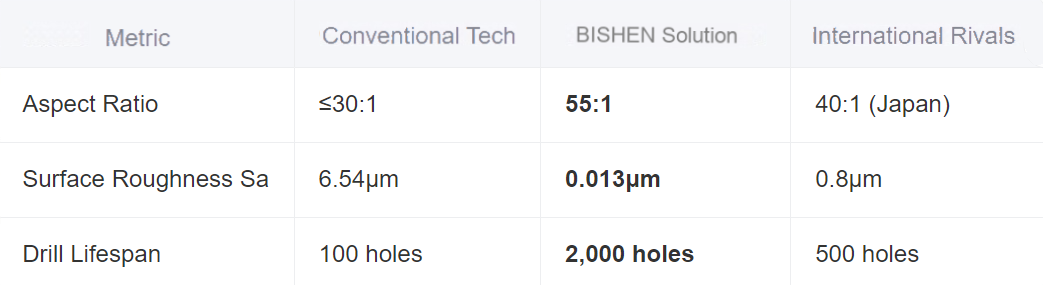

Analyse comparative technologique (par rapport aux concurrents mondiaux)
Comparaison de traitement
Impact industriel
Du cas unique à la transformation de l’écosystème
Cette avancée a catalysé des innovations intersectorielles- :
Localisation des semi-conducteurs:L'efficacité du traitement 3D NAND via-trous a bondi de 300 %, réduisant ainsi les coûts de production de Yangtze Memory de 18 %.
Révolution des coûts photovoltaïques:Le rendement des microtrous d'électrodes des cellules solaires à hétérojonction est passé de 72 % à 98 %, réduisant ainsi les coûts de 0,4 ¥/W par panneau.
Avancement de l’optique spatiale : Activation de réseaux de microtrous de silicium à dommages souterrains inférieurs à 10 nm pour le télescope spatial chinois "Xuntian", augmentant ainsi la résolution de l'imagerie de deux ordres de grandeur.

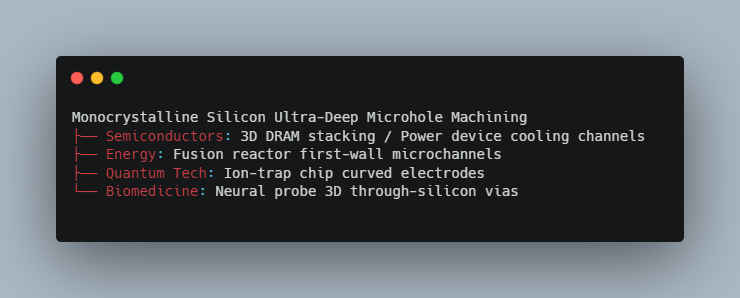

Carte de diffusion technologique
Profil MOYEN :
MID est le pionnier de la fabrication métallique de précision pour la production en petits-lots et-mixtes, intégrant l'usinage CNC (± 0,002 mm), la fabrication de tôles et l'impression 3D industrielle. Spécialisés dans les secteurs des semi-conducteurs, du médical et des nouvelles énergies, nous fournissons des composants personnalisés avec un contrôle qualité-piloté par l'IA (taux de défauts<0.5%) and ultrasonic-assisted processes (Ra ≤0.4μm). Our agile production systems slash lead times by 40% while reducing costs 30-50%, empowering clients from prototyping to volume scaling with ISO-certified precision.
