Dans le monde de la fabrication d'équipements semi-conducteurs,la qualité des surfaces n'est pas seulement une question d'esthétique-c'est une question de fonctionnalité, de longévité et de précision. Les composants tels que les mandrins de plaquettes, les montures d'objectif et les guides de précision doivent respecter non seulement les tolérances dimensionnelles, mais égalementexigences extrêmes en matière de finition de surface, souvent en dessousRa 0,1 μm.
Pourquoi le niveau nanométrique-de finition de surface est important ?
Les équipements à semi-conducteurs-hautes performances reposent en grande partie sur la précision des contacts et la compatibilité avec les salles blanches. Une rugosité de surface dépassant les seuils nanométriques peut :
Interférer avecprécision du placement des plaquettes
Augmenterfrottement et usurependant le mouvement
Causediffusion du signal optique, affectant la photolithographie
Créerpièges à particules, augmentant les risques de contamination
Par exemple, unanneau de support de scène de plaquetteavec une rugosité de surface supérieure aux spécifications, cela peut provoquer des micro-vibrations, réduisant la précision du positionnement et dégradant le rendement.
Le défi de l'usinage CNC
Atteindre un état de surface de Ra inférieur ou égal à 0,1 μm va bien au-delà des processus CNC standards. Les outils et paramètres traditionnels laissent souvent derrière eux des micro-rayures, des marques d'usinage ou des contraintes résiduelles-, toutes inacceptables dans les environnements semi-conducteurs.
Notre approche de la qualité au niveau nanométrique
ÀPrécision BISHEN, nous avons développé des workflows d'usinage spécifiquement pour les applications-sensibles aux surfaces :
Utilisation deoutils en carbure à grains ultra-finsavec des géométries personnalisées
Passes de polissageintégré dans les parcours d'outils finaux
Systèmes de contrôle du liquide de refroidissementpour éviter les-microdéchirures-induites par la chaleur
Coordination avecMMT et interféromètres-à lumière blanchepour valider la rugosité
Chaque pièce est soumise à une inspection en plusieurs étapes-non seulement pour les tolérances dimensionnelles, mais aussi pourconsistance de surface inférieure-microniquesur tous les plans de contact.

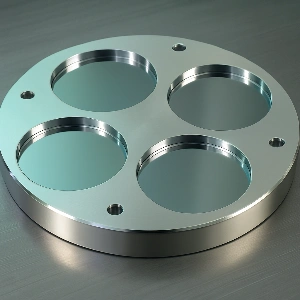

Cas réel :-Plaques de support de plaquettes à finition miroir
Un client avait besoin de plaques de gaufrette en aluminium avec une finition de surface meilleure queRa 0,05 μm, uniforme sur tout le luminaire. Grâce à des techniques de finition optimisées à grande vitesse-et à des stratégies de polissage personnalisées, nous avons livré des composants dépassant les spécifications-prêts pour un assemblage en salle blanche de niveau EUV-.
Ne laissez pas la finition de surface nuire à votre système
Les imperfections de surface à l’échelle nanométrique peuvent discrètement compromettre vos mécanismes les plus précis. Si votre candidature exigefinitions de qualité-optique, ouperformances de friction supérieures, parlez-nous. Nous vous aiderons à garantir que vos pièces répondent aux deuxtoléranceettexture.
