Dans-la fabrication de semi-conducteurs haut de gamme,la précision n'est pas qu'une question de dimensions-c'est une question de température. À mesure que les tolérances d'usinage se rapprochent du niveau micrométrique,même des distorsions mineures induites par la chaleur-peut avoir des conséquences importantes sur la fonctionnalité des pièces, en particulier dans les composants tels quemontures d'objectifs optiques, broches d'ultra-précision, ouétapes d'alignement.
L'ennemi caché :-distorsion induite par la chaleur
Lors de l'usinage CNC, en particulier à grande vitesse ou lors du travail avec des métaux durs ou de la céramique, la chaleur est un sous-produit constant. Cette énergie thermique, si elle n’est pas maîtrisée, peut :
Causeexpansion localiséedans la pièce
Mener àdéviation de l'outilou coupe inégale
Induiredistorsion de forme permanenteaprès refroidissement
Considérons un composant comme unsupport de lentille optiqueutilisé dans les systèmes de photolithographie. Un léger écart de forme, même de 2 à 3 microns, peut perturber tout l'alignement optique, réduisant ainsi le rendement de milliers de puces.
Pourquoi l'usinage conventionnel n'est pas à la hauteur
Dans les environnements d'usinage standards,débit de liquide de refroidissement, température du lit de la machine, etcontrôle de l'air ambiantsont rarement optimisés pour une précision inférieure au-micron. Mais dans le cas des composants semi-conducteurs, cela compte. Par exemple:
Un changement de température de seulement 1 degré peut provoquer une dilatation de l'aluminium de plus de 20 μm par mètre.
Une chaleur incohérente de la broche peut entraîner une dérive de la trajectoire de coupe
L'accumulation de chaleur résiduelle dans les-pièces à parois minces peut entraîner une déformation après-usinage.
Notre approche : la précision commence par la stabilité thermique
ÀPrécision BISHEN, nous abordons la gestion thermique dans le cadre de notrecontrôle des processus de base, pas seulement une réflexion après coup :
Utilisation demachines-outils thermiquement stablesetenvironnements à température contrôlée-
Mise en œuvre destratégies de coupe à faible-chaleur, y compris les parcours d'outils adaptatifs
En-temps réeldans-surveillance de la température des processuspour les travaux critiques
Utilisation stratégique deusinage en plusieurs-étapesavec étapes de refroidissement intermédiaires
Cas réel : Usinage de broches d'ultra-précision pour les systèmes optiques

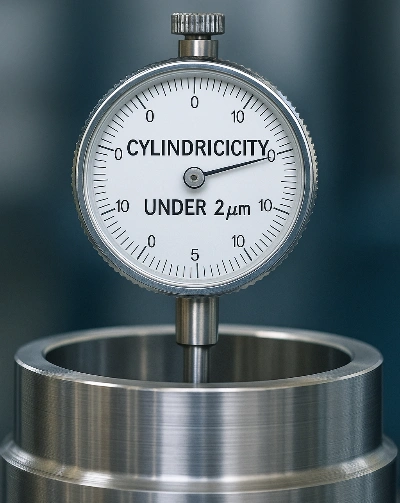

Un client avait besoin de boîtiers de broche aveccylindricité inférieure à 2 μmà utiliser dans un-outil d'inspection de plaquettes à grande vitesse. Les prototypes initiaux ont échoué en raison d'une ovalisation mineure. Nous avons révisé notre approche pour inclureébauche interrompue, des temps de repos prolongés et une stabilisation après-usinage. Le résultat ? Performances dimensionnelles constantes tout au long des cycles de production.
Lorsque la précision dépend de la température, nous sommes prêts
Si votre projet nécessite des pièces quiperformer dans des-conditions réelles-pas seulement sur la machine, laissez-nous vous aider. Notre expérience dans le contrôle des déformations thermiques garantit que vos tolérances sont maintenues non seulement pendant l'usinage, mais aussiaprès le montage et pendant le fonctionnement.
