Les anneaux à paroi mince-, tels que les carters de moteur, les grands anneaux de connecteur et d'autres composants aérospatiaux critiques, sont souvent fabriqués avec des sections minces mais de grands diamètres. Bien que ces pièces soient légères et rentables-, elles présentent d'importants défis d'usinage. Les parois minces les rendent très sensibles à la distorsion thermique lors de l'usinage, en particulier lorsque des caractéristiques internes de haute -précision telles que des alésages sont impliquées.
Le défi
Lors de l'usinage de composants-de grand diamètre et à parois minces-, le principal défi consiste à gérerdilatation thermiquependant le processus de découpe. Lorsque l'outil interagit avec le matériau,génération de chaleur localiséeconduit àdéformation thermique non linéaire, provoquant une déformation ou une déformation de la pièce. Cette distorsion est particulièrement problématique lors de l'usinage d'alésages internes ou d'autres éléments de précision, car même un petit décalage peut compromettre l'intégrité de la pièce.
Fluctuations de températureaffecter la géométrie, entraînant un désalignement des éléments critiques.
Distorsion thermiqueil est difficile d’atteindre des tolérances serrées pour les pièces grandes et complexes.
Chaleur incontrôléeentraîne des rebuts ou des reprises en raison d'une mauvaise précision dimensionnelle.
Notre approche des solutions
Pour relever ces défis, Bishen Precision a développé une stratégie de contrôle thermique intégrée qui combinetechnologies de refroidissement avancées, surveillance de la température en-temps réel, etsystèmes de profilage laser:
Contrôle de la température en-temps réel
Nous employonscapteurs de température infrarougesintégré au processus d’usinage CNC pour surveiller en permanence les températures des outils et des pièces. Cela nous permet d’ajuster les paramètres de coupe pour maintenir un environnement thermique stable.
Processus de refroidissement segmenté
Au lieu d'un flux continu de liquide de refroidissement, nous utilisons unstratégie de refroidissement segmentéequi applique les fluides de refroidissement par étapes, synchronisées avec les phases d'usinage. Cela évite les chocs thermiques et minimise le risque de dilatation inégale du matériau.
Profilage laser pour une-surveillance en temps réel
Pour maintenir l'exactitude, nous utilisonssystèmes de profilage laserqui mesurent la surface et les caractéristiques internes de la pièce lors de son usinage. Le système fournit des informations sur les changements dimensionnels provoqués par la dilatation thermique, permettant une compensation et un ajustement en temps réel-des parcours d'outils.
Post-Relaxation d'usinage
Après l'usinage, les pièces sont maintenues dans un environnement contrôlé pour permettre au matériau de se détendre, stabilisant ainsi les contraintes internes avant la finition. Cela contribue à garantir la stabilité dimensionnelle et améliore la précision finale.
Résultats
| Métrique | Avant l'optimisation | Après optimisation |
|---|---|---|
| Écart de diamètre d'alésage | ±0,03 mm | ±0,005mm |
| Erreur d'ovalité | 0,06 mm | 0,01 mm |
| Poteau de distorsion thermique-Coupé | Significatif | Minimal |
| Taux de rebut | 10% | <1% |
Cas d'application : Anneau de montage moteur

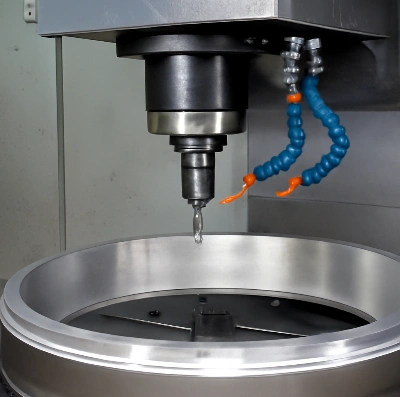

Dans un projet récent, nous avons été chargés d'usiner un grandanneau de montage moteur en alliage d'aluminiumavec une épaisseur de paroi de 5 mm et un diamètre extérieur de 500 mm. Le composant nécessitait une grande précision dans l'alésage interne pour un montage correct avec les pièces correspondantes.
Sans une stratégie précise de gestion thermique, la distorsion induite par la température-pendant la coupe provoquait un désalignement de l'alésage allant jusqu'à 0,03 mm, entraînant un taux de rebut élevé. En mettant en œuvre notresystème de refroidissement multi-phaseetprofilage laser, nous avons réduit l'écart d'alésage à moins de 0,005 mm, améliorant ainsi les performances des pièces et réduisant les déchets.
Conclusion
L'usinage de précision de pièces à paroi mince-et de grand-diamètre nécessite un contrôle thermique méticuleux. À traversgestion de la température en-temps réel, refroidissement segmenté, etcompensation guidée par laser-, nous avons résolu avec succès le problème de dilatation thermique, garantissant une production de haute-précision et sans défaut-de composants critiques pour l'aérospatiale et l'automobile.
Si vous rencontrez des difficultés avec l'usinage de parois fines-de grand diamètre-,contactez-nous aujourd'huipour découvrir comment nos processus avancés de contrôle thermique peuvent améliorer votre efficacité de production et la qualité de vos pièces.
