Géométrie des outils et limitations d'accès : angles morts courants dans l'usinage de précision

Lors du processus d'usinage de précision des métaux, je rencontre souvent des dessins de conception comportant des coins internes très pointus, des rainures profondes et étroites ou des cavités aux angles complètement droits. Bien que ces conceptions puissent sembler raisonnables dans un modèle 3D, elles sont directement limitées par la géométrie de l'outil dans l'usinage CNC réel.

1. Limites physiques du diamètre de l'outil

Les outils ne sont pas infiniment minces ; ils ont toujours un diamètre. Par exemple, le diamètre minimum d'une fraise commune est d'environ1mm(les outils plus fins ont tendance à se casser).Cela signifie:

Les coins internes des cavités ne peuvent pas être usinés à un angle droit parfait et ne peuvent être « fraisés » qu'en coins arrondis.
Plus la rainure est profonde, plus la rigidité de l'outil est mauvaise, augmentant ainsi le risque de vibration et de déformation.

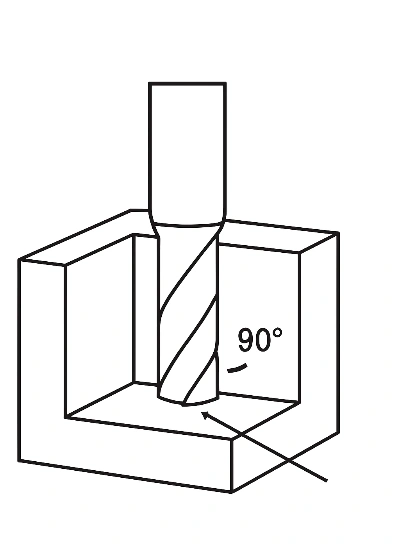

When an end mill enters a cavity, the internal corner naturally forms a radius and cannot be machined into a sharp angle

2. Règles empiriques pour la conception des coins arrondis

D'après notre expérience pratique, si la profondeur de la cavité est9mm, il est recommandé que le rayon du coin interne soit conçu pour être supérieur ou égal à3mm(environ 1/3 de la profondeur). Cela permet à l'outil d'entrer en douceur sans usure excessive lors de l'usinage.

Comparison of reasonable corner radius vs. sharp corner design: sharp corners block the tool path; rounded corners allow smooth cutting

3. Rainures profondes et rigidité des outils

De nombreux concepteurs préfèrent concevoir des rainures à la fois profondes et étroites. Cependant, il est important de comprendre que plus l’outil est long, plus sa rigidité est mauvaise, ce qui le rend plus susceptible de se plier lors de la coupe, ce qui peut entraîner :

Diminution de la précision dimensionnelle au fond de la rainure.
Mauvaise finition de surface.
Même la casse des outils, ce qui augmente les coûts.

Long, thin tools cutting deep slots tend to bend and vibrate.

4. Recommandations pour les concepteurs et les achats

La prise en compte des limitations géométriques des outils lors de la phase de dessin apporte plusieurs avantages directs :

Les conceptions sont plus faciles à mettre en œuvre, réduisant ainsi le temps de modification et de communication.
Éviter les coûts supplémentaires dus à des conceptions « inusinables ».
Améliorer l’efficacité de la livraison.

C'est pourquoi de nombreux clients en Europe et aux États-Unis accordent une attention particulière aux coins arrondis et aux largeurs de rainures lors de la conception, alors que certaines usines et concepteurs nationaux négligent souvent ces aspects.

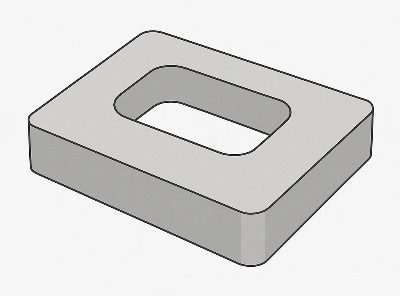

Optimized design: larger radii, reasonable slot width, more efficient machining

Conclusion pratique:

Dans l'usinage de précision, la géométrie de l'outil détermine si une conception peut être fabriquée. En suivant le principe simple de"rayon de coin supérieur ou égal à 1/3 de la profondeur de la cavité et en évitant les fentes trop profondes/étroites",de nombreux problèmes d’usinage peuvent être évités.

Bishenl'expérience
Chez Bishen, nous appliquons ce principe dès le début du processus en examinant les dessins des clients et en suggérant des optimisations de rayon et de fente avant le début de l'usinage. Cela évite non seulement des reconceptions coûteuses, mais correspond également aux attentes de nombreux fabricants européens et américains, qui apprécient une fabricabilité efficace, une qualité stable et des délais de livraison fiables.
