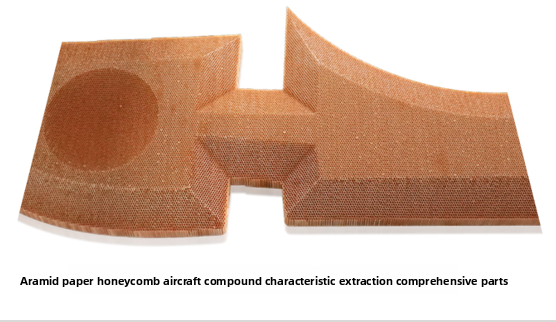

Dans le domaine du traitement des matériaux composites pour l'aviation, les matériaux en nid d'abeilles en papier aramide sont privilégiés pour leurs caractéristiques de légèreté et de haute résistance, mais leur structure poreuse particulière pose de sérieux défis en matière de traitement de précision. Les méthodes de traitement traditionnelles conduisent souvent à un effondrement du matériau et à des résidus de bavures, en particulier lors de coupes à petits angles, ce qui entraîne une usure importante des outils. Une certaine entreprise de construction aéronautique n'a pas pu réaliser une coupe à un angle inférieur à 18 degrés, ce qui a sérieusement limité les progrès de développement d'un certain type de structure de bout d'aile de drone.
Record de percées technologiques
Après que l'entreprise ait introduit la solution MID, elle a obtenuquatre avancées clésdans les trois mois :
Percée dans la réduction de l'angle de coupe en dessous de 18 degrés
La température de l'outil est contrôlée de manière stable de 60 degrés à 30 degrés
L'intégrité de la grille en nid d'abeille atteint 99,7 %, sans aucun effondrement ni déformation
La finition de la surface usinée Ra Inférieur ou égal à 0,8 μm, éliminant complètement les bavures
Solution MOYENNEportefeuille
Selon les caractéristiques des matériaux en nid d'abeille,MILIEUconfiguration personnalisée :
1. centre d'usinage à liaison à cinq-axes
2. Système d'outils spécial avec fréquence de vibration ultrasonique de 30 kHz
3. Dispositif de refroidissement à air froid breveté (fluctuation de température ± 1,5 degrés)
4. Algorithme de compensation d'angle adaptatif
Les données d'application réelles montrent que cette solution prolonge la durée de vie de l'outil de 6 fois, réduit le temps de traitement d'une seule pièce de 42 % et augmente le taux de rendement de 67 % à 98 %. En particulier dans le traitement des contours de forme spéciale -3D, les émissions de poussière sont réduites de 80 % et l'environnement de l'atelier est considérablement amélioré.

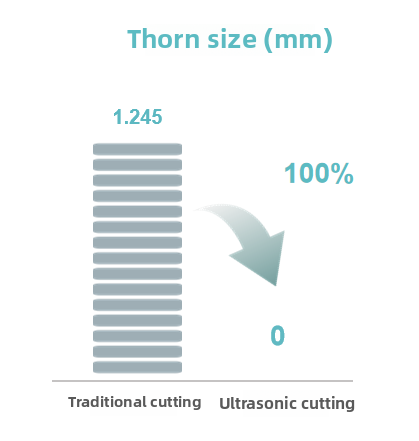

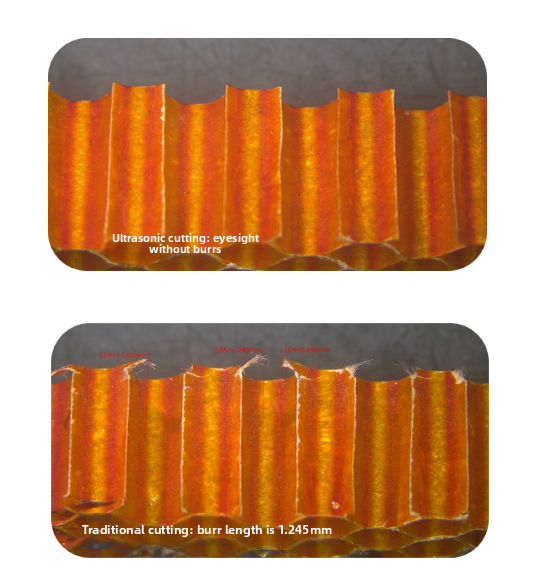

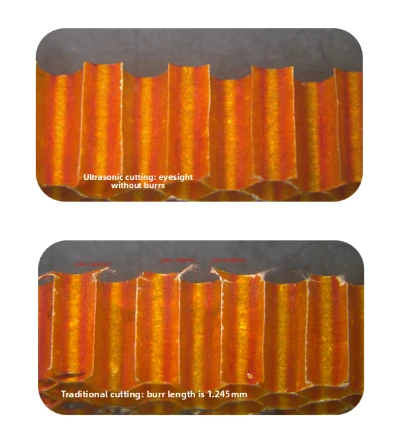

Comparaison de traitement
Extension de la valeur de l'industrie
Le succès de ce cas confirme la valeur universelle de la technologie d’usinage par ultrasons dans le domaine des composites aéronautiques. En plus des nids d'abeilles en aramide, les solutions MID ont été étendues au traitement des matériaux haut de gamme tels que les plastiques renforcés de fibres de carbone (CFRP) et les composites à matrice céramique (CMC), offrant des garanties fiables pour la fabrication légère d'avions.
À propos de MID
MILIEUPrecision Technology se concentre sur la recherche et le développement d'équipements d'usinage de précision et dispose de capacités OEM/ODM et de -services à guichet unique. Son système d'usinage de liaison à cinq -axes a servi de nombreux projets aéronautiques et ses produits ont passé la certification aéronautique AS9100D. Du laboratoire à la production de masse, MID continue de promouvoir l'innovation technologique dans la fabrication haut de gamme.
