Dans le domaine de la fabrication de machines de précision modernes, le trou central, en tant que référence de positionnement de base pour la programmation CNC, a toujours été un maillon clé dans la stratégie de serrage des pièces. Même si la norme GB/T145 actuelle est utilisée depuis des décennies, avec la popularisation des centres d'usinage à liaison à cinq-axes, son optimisation coordonnée avec la technologie CNC mérite toujours une discussion approfondie-.
Trois fonctions essentielles du trou central dans l'usinage CNC
Le premier est le positionnement : à travers les trous centraux aux deux extrémités pour établir une ligne centrale unifiée et ferme, afin que d'autres caractéristiques puissent être traitées plus tard et que la précision puisse être maintenue.
La seconde est de faciliter le serrage, de supporter le poids et la force de coupe de la pièce.
La troisième consiste à connecter d'autres pièces via le trou central fileté ou à faciliter le levage.

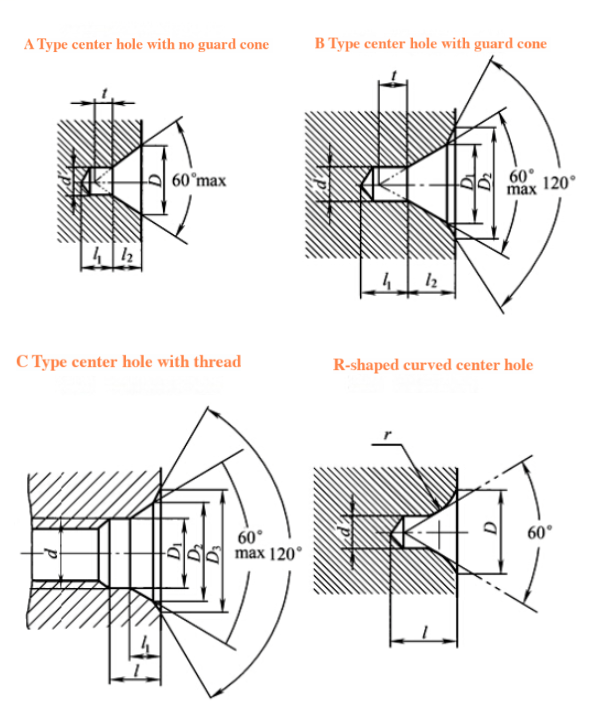

Examinons ensuite les types de trous centraux courants : la norme GB/T145 stipule quatre types : A, B, C et R. Ils sont illustrés dans la figure suivante :
Types de trous centraux courants et compatibilité des processus CNC
Application spéciale du trou central de la norme allemande DIN332 dans le domaine CNC
Les utilisateurs allemands de machines-outils doivent prêter une attention particulière : le type DIN332-C adopte un angle de cône principal de 60 degrés + 30 degrés de conception d'angle de cône auxiliaire, qui correspond parfaitement au système de mandrin HSK du tour CNC Hardinge. Son trou fileté de type D permet une commutation rapide des luminaires modulaires, ce qui est particulièrement adapté aux exigences flexibles des lignes de production telles que les boîtiers de différentiel automobile.
Matrice de décision des paramètres de processus CNC
Une évaluation complète est requise lors de la sélection des spécifications du trou central :
Calcul du diamètre minimum du bout d'arbre et de la zone d'interférence du porte-outil
Compensation de la force centrifuge causée par la qualité de la pièce (formule : F=mω²r)
Analyse de simulation de la force de coupe (le module de force de coupe Mastercam est recommandé)
Uniformité de référence des erreurs cumulées dans plusieurs processus
Par exemple, lors du traitement de broches d'énergie éolienne (matériau 34CrNiMo6), il est préférable d'utiliser des trous centraux de type B-avec des pointes en carbure revêtues de PVD, d'utiliser une coupe à vitesse linéaire constante (Vc=180m/min) dans l'étape de tournage grossier, et de passer aux outils CBN pour le tournage miroir lors de l'usinage fin.
Intégration des technologies de pointe
Le système CNC intelligent actuel a permis :
L'inspection visuelle compense automatiquement l'usure du trou central (précision CCD ± 2 μm)
Prédiction de la déformation de serrage basée sur des jumeaux numériques
Processus de refroidissement à l'azote liquide pour les trous centraux lors du traitement des pièces en alliage de titane
Ces innovations intègrent profondément les normes traditionnelles au traitement CNC et continuent de promouvoir des percées dans la fabrication de précision.(文章来源:iMechanics机械)
